Пермская Государственная Сельскохозяйственная Академия имени академика Д.Н. ПРЯНИШНИКОВА
Курсовой проект по деталям машин и основам конструирования
Тема: «Привод к цепному конвейеру» вариант 25

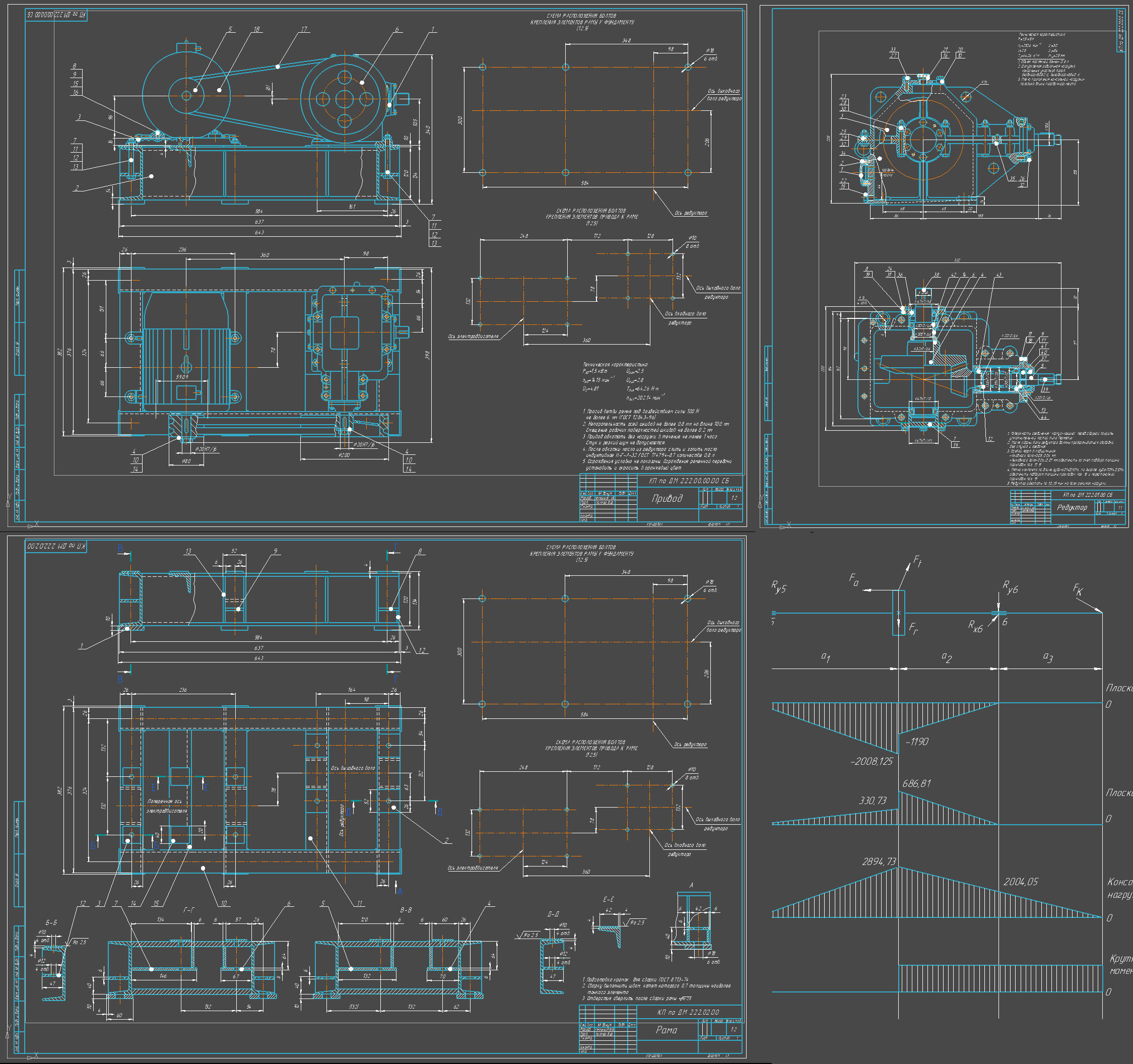

Курсовой проект выполнен в виде пояснительной записки объемом 27 страниц, которая содержит 4 рисунка и 4 листа спецификаций. Графическая часть включает в себя 4 листа формата А1.
Объектом разработки является привод к конвейеру. Цель курсового проекта – провести расчет и проектирование привода по заданной схеме и начальным параметрам.
В проектной части курсового проекта произведены расчеты, связанные с вышеуказанной разработкой. Это: кинематический расчет всего привода, расчет ременной передачи, расчет зубчатого зацепления, расчет на прочность деталей редуктора.
Содержание
Задание…………………………………………………………………………..3
Реферат…………………………………………………………………………..4
Введение…………………………………………………………………………5
Кинематический и энергетический расчет привода…………………………..6
Расчет клиноременной передачи………………………………………………7
Расчет открытой зубчатой передачи…………………………………………..10
Расчет конического одноступенчатого редуктора……………………………14
Эскизная компоновка редуктора………………………………………………18
Проверочный расчет вала………………………………………………………21
Проверочный расчет подшипников качения…………………………………25
Проверочный расчет шпоночных соединений………………………………25
Выбор способа и типа смазки…………………………………………………26
Вывод……………………………………………………………………………27
Список используемой литературы……………………………………………28
Пермь. 2011
Техническая характеристика редуктора
P =1,5 кВт
n =252,6 мин z =30
U=2,8 z =84
T =64,26 Н*м m =2,5 мм
1. Объем маслянной ванны- 0,8 л
2. Допускаемая радиальная нагрузка консольных участков валов: входного-5082 Н; выходного-8840 Н
3. Плечо приложения консольной нагрузки - половина длины посадочного места
