Расчёт одноступенчатого цилиндрического редуктора

Барановичский государственный университет, кафедра общенаучных дисциплин, курсовой проект по дисциплине: "Детали машин и основы конструирования", на тему: "Расчёт одноступенчатого цилиндрического редуктора" , Барановичи 2015

В данном курсовом проекте при использовании исходных данных спроектирован привод по заданной схеме, состоящий из электродвигателя, клиноременной передачи, цилиндрического редуктора и цепной передачи.
В ходе курсового проекта были выполнены кинематический и силовой расчета привода, расчет передач, расчет и конструирование валов, расчет шпоночных соединений, расчет и конструирование подшипниковых узлов, смазывание зацеплений, выбор посадок и прочее.
А также изучены основы расчета и конструирования деталей и сборочных единиц с учетом рационального выбора материалов, технологии изготовления и эксплуатации машины.
Т = 250 Н∙м — Крутящий момент на приводном валу;
ω = 6,8 рад/с — Угловая скорость приводного вала.
Определяем общее передаточное отношение привода:
U_общ=n_э/n_4
U_общ=950/64,97=14,62
Из стандартного ряда принимаем U_(ц з п)=4; U_(ц.п)=2;

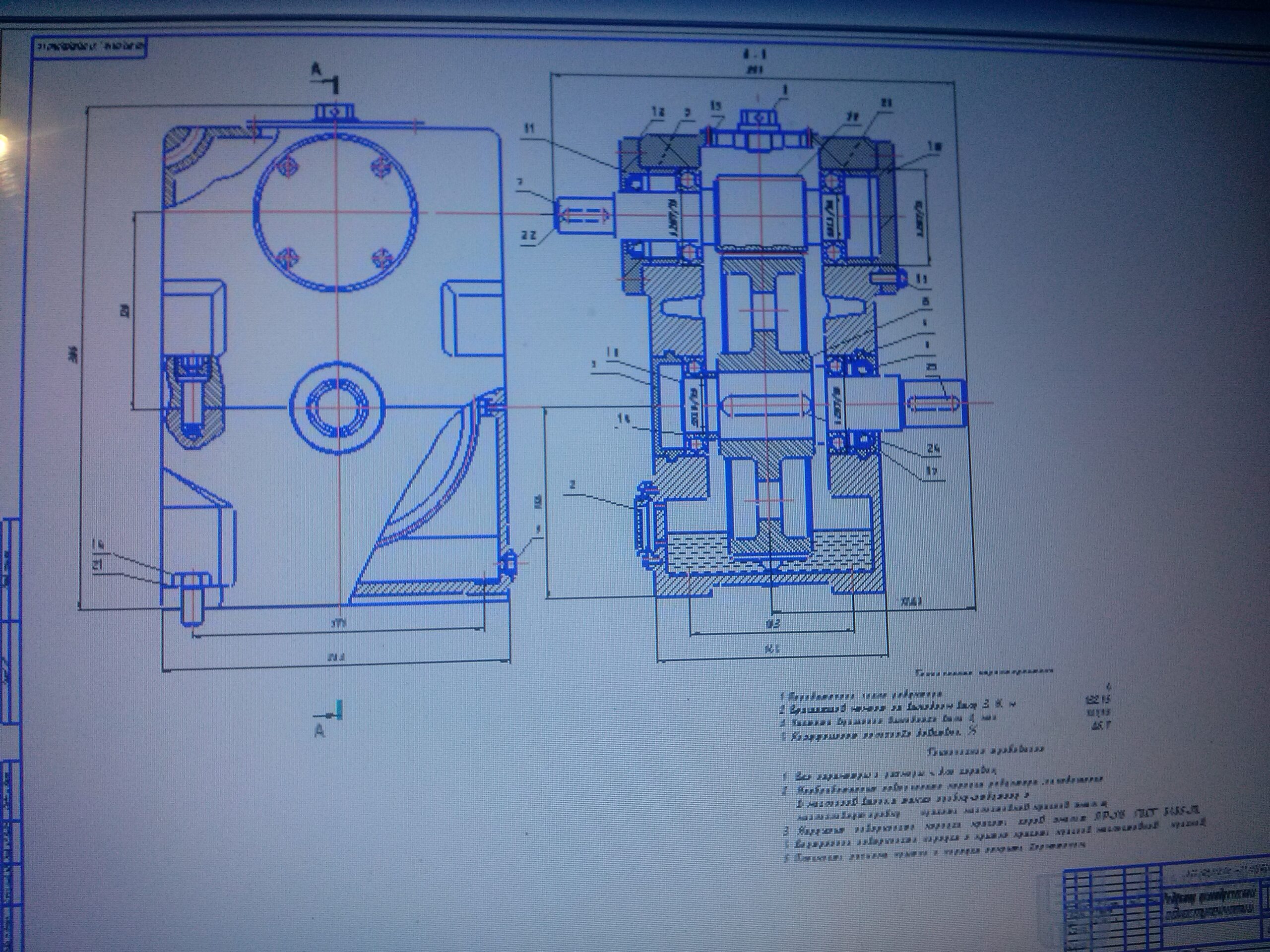

Состав: Чертеж редуктора (СБ), привод редуктора (ВО), Деталировка (крышка подшипника, вал, зубчатое колесо, рама), Спецификация: рама, привод, редуктор, ПЗ Язык документа
