Расчет привода ленточного конвейера

Могилевский государственный университет продовольствия
Кафедра: Машины и аппараты пищевых производств
Курсовой проект по дисциплине «Технологическое оборудование отрасли»
На тему: "Расчет привода ленточного транспортера"
Могилев 2015

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода ленточного конвейера, который включает в себя электрический двигатель, муфту, кожух на муфту, цилиндрический редуктор, цепную передачу, кожух на передачу и муфту, приводной вал, пару подшипников качения. Графическая часть содержит общий вид привода, деталировки.
Курсовой проект содержит 2 листа формата А1, спецификацию, 17 страниц пояснительной записки, содержащей 3 рисунка, 1 таблицу и 10 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях.
Техническая характеристика привода:
Электродвигатель асинхронный 4А112МВ8УЗ (мощность 3,0 кВт, частота вращения 710 об/мин)
Редуктор цилиндрический (u=8)
Частота вращения на выходном валу редуктора - 88,8 об/мин
Общее передаточное число привода - 15,8
Вращающий момент на выходном валу - 293,6 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 710
2. Общее передаточное число редуктора 8
3. Вращающий момент на тихоходном валу, Нм 293,6

Состав: Привод (ВО), деталировка, спецификация, ПЗ Язык документа

Софт: КОМПАС-3D SP1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчет привода ленточного конвейера

Записка к курсовому испр.docx

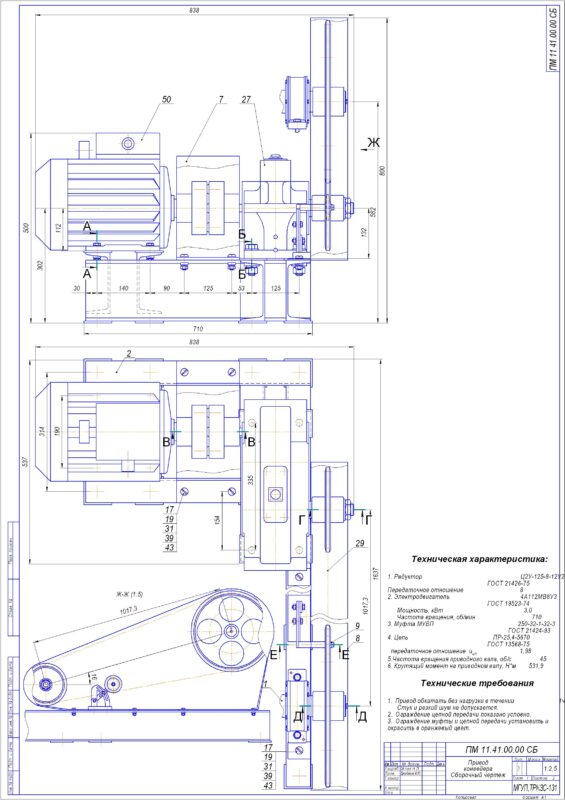

Лист 1 готов испр..cdw
Лист 2.cdw
Спецификация.doc
