"Расчет привода машины для мойки матриц"

Могилевский государственный университет продовольствия
Кафедра: Машины и аппараты пищевых производств
Курсовой проект по дисциплине «Технологическое оборудование отрасли»
На тему: "Расчет привода машины для мойки матриц''
Могилев 2015

В данной работе мы будем рассматривать машину для мойки матриц Б6-ЛМН. Эта универсальная машина предназначена для мойки круглых и прямоугольных матриц.
В данном курсовом проекте требуется спроектировать привод машины для мойки матриц. Привод включает в себя электродвигатель, клиноременную передачу, конический редуктор, цепную передачу и одну пару подшипников качения.

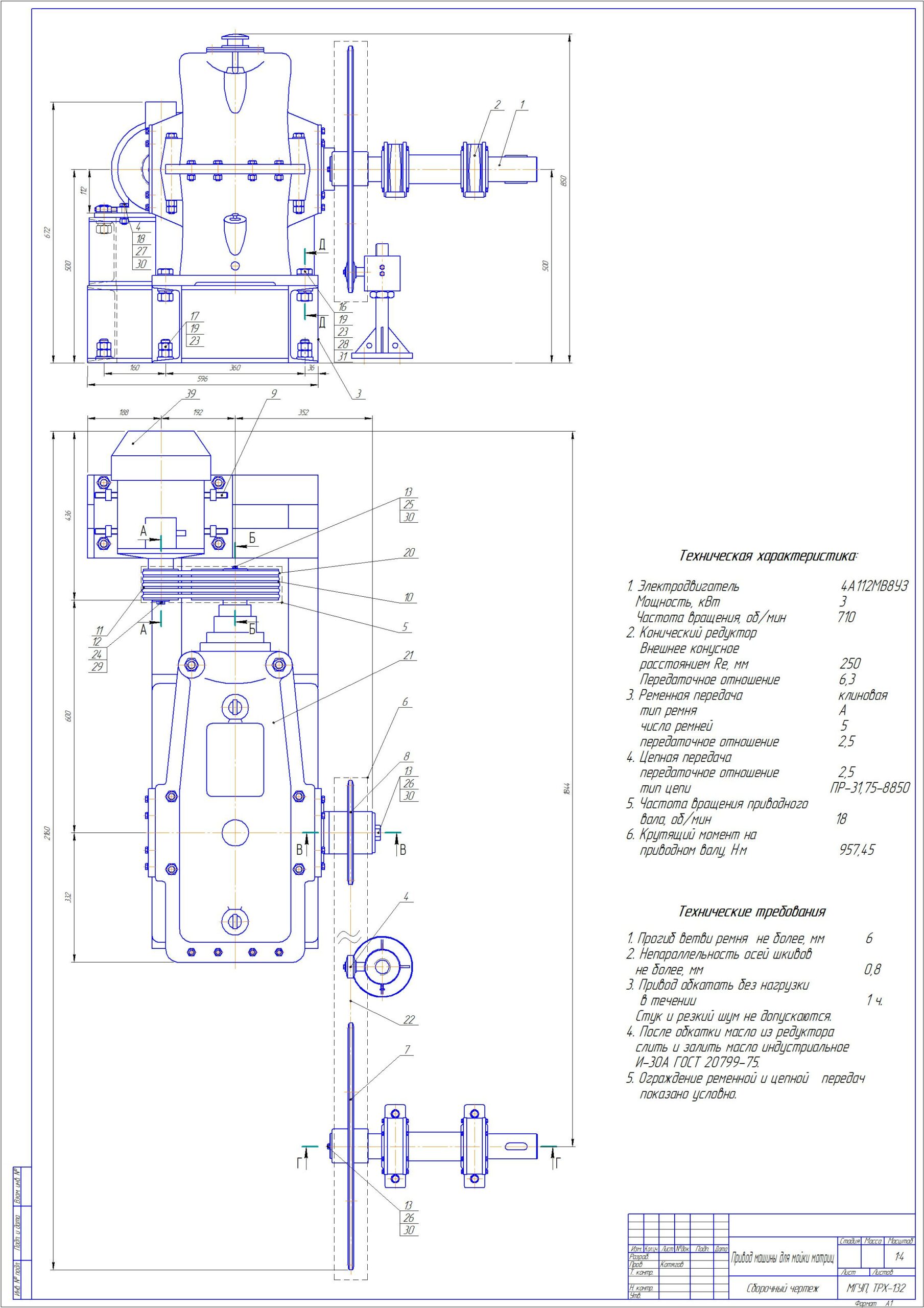

Графическая часть содержит сборочный чертеж привода( на листе формата А1),разрезы основных элементов привода (на листе формата А2) и спецификация (3 листа А4). Пояснительная записка содержит 27 листов (А4).
Техническая характеристика привода:
Электродвигатель
Марка 4А112МВ8УЗ ГОСТ 19523-74 (N=3 кВт-мощность , n=710 об/мин-частота вращения).
Редуктор конический
КР-250-6,3 ГОСТ 12289-76 (U=6,3-передаточное число редуктора).
Цепная передача (U=2,5-передаточное отношение цепной передачи).
Ременная передача (U=2,5-передаточное отношение ременной передачи).
Общее передаточное число привода - 39,375.
Частота вращения приводного вала 18 об/мин.

Состав: ПЗ, Спецификация, Привод (ВО),Деталировка. Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:

Каталог / Машиностроение и механика / Детали машин / "Расчет привода машины для мойки матриц"

Mashina_dlya_moyki-Sborka.cdw
Spetsifikatsia.doc
Записка.docx
Mashina_dlya_moyki-Razrezy.cdw
