Расчет привода моечной машины

Могилёвский Государственный университет продовольствия
Кафедра прикладной механики
Курсовой проект по дисциплине "Прикладная механика"
На тему ; "Расчёт привода моечной машины"
Могилёв 2013

Машина моечно-встряхивающая КМЦ предназначена для мойки фруктов и ягод, а также для мойки и охлаждения сырья после тепловой обработки.
Частота врашения n=200 об/мин
Крутящий момент Т=180 Нм

Электродвигатель: 4А100L2У3 ГОСТ 28330-89

Цилиндрический редуктор:
ЦУ-160-4-12У2, ГОСТ 28330-89
U=4 , Т=1000 Н•м
Цепная передача: U=3,89
Муфта: МУВП250-45-1-37-4 ГОСТ 21424-9

Привод моечной машины включает электродвигатель, цепная передача, цилиндрический редуктор, муфта упругая, ременная передача.

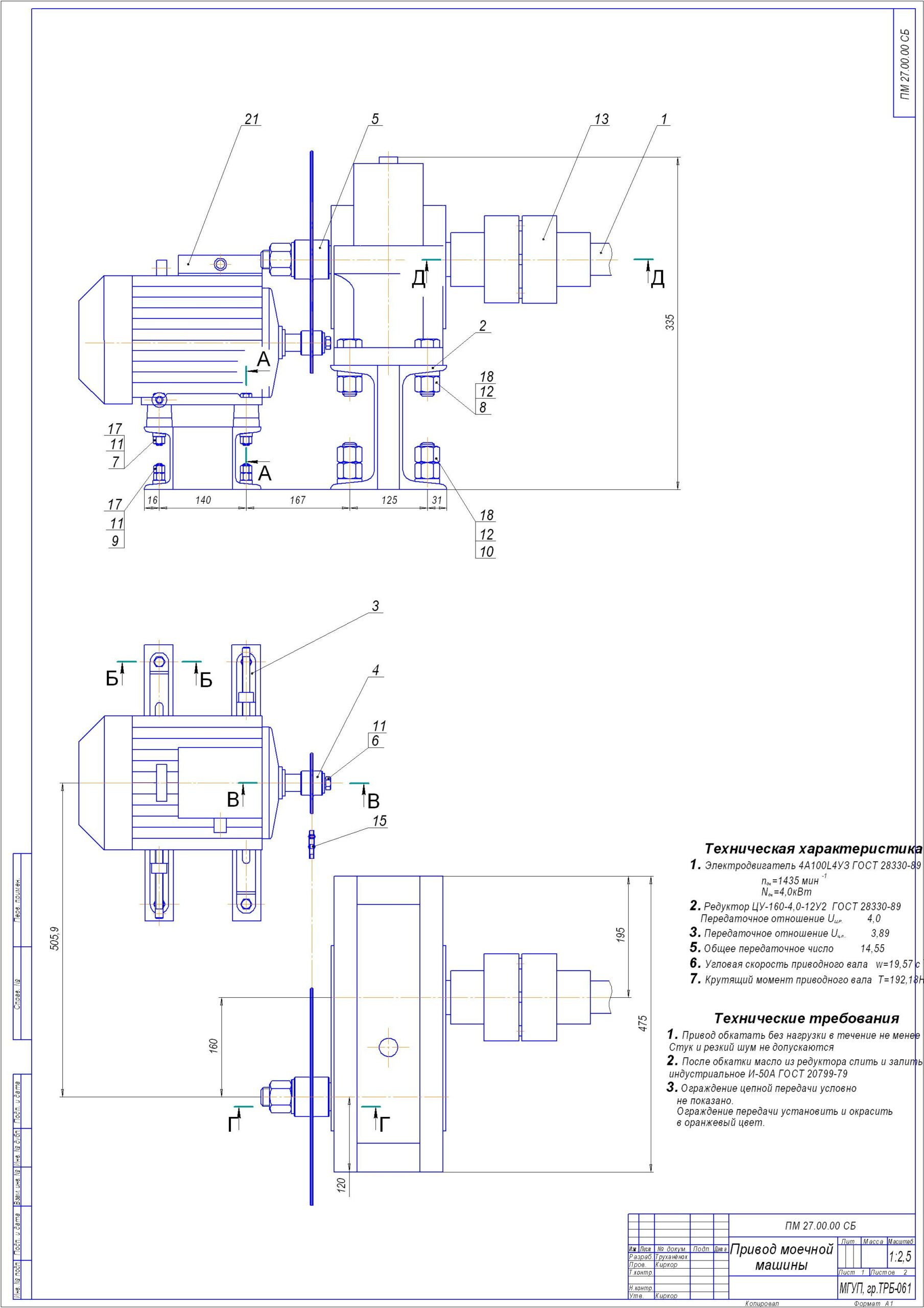

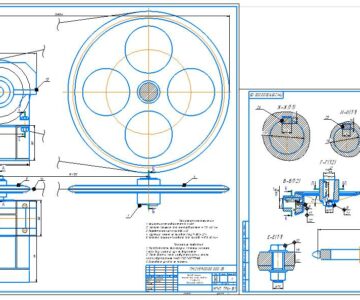

Графическая часть содержит сборочный чертеж привода( на листе формата А1),разрезы основных элементов привода (на листе формата А1) и спецификация. Пояснительная записка содержит 25 листов(А4).

Состав: Привод (ВО), разрезы, спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчет привода моечной машины

Sborochny.cdw
Zapiska (1).doc
Cpetsifikatsia[1] (1)пятая.docx
