Расчет привода молотковой дробилки

Могилевский государственный университет продовольствия
Кафедра: Машины и аппараты пищевых производств
Курсовой проект по дисциплине «Технологическое оборудование отрасли»
На тему: "Расчет привода дробилки"
Могилев 2014

Дробление и размол представляют собой процессы механического измельчения твердых веществ. В результате измельчения значительно увеличивается поверхность обрабатываемого материала.
Принцип действия рассмотрим на примере молотковой дробилки:
Дробилка состоит из основания корпуса 1 и крышки 2. На крыш¬ке имеются откидные дверки 3,. правая и левая, которые поворачи¬ваются на осях и обеспечивают свободный доступ к ситам 4 и осно¬ванию деки 5, а также быструю замену сита 4 и молотков 6. Внут¬ри корпуса на роликовых сферических подлинниках смонтирован ротор. Ротор дробилки представляет собой вал 7 с насаженными на него дисками 8, в отверстия которых вставлены оси 9 с пакетами молот¬ков 10.
Дробилка снабжена гравитационным питателем 11 без магнитного сепаратора. Питатель осуществляет равномерную, подачу продукта в зону дробления. Нагрузка на машину изменяется при помощи регули¬рующей заслонки 12. Внутри корпуса сепаратора находится ящик 13 для улавливания измельченного материала.
Принцип работы молотковой дробилки заключается в следующем. При вращении ротора дробилки происходит разрушение измельчаемых продуктов ударом быстровращающихся рабочих органов - молотков, ударом отбрасываемого молотками продукта о стальную деку и сито¬вую обечайку, истиранием продукта о сито.
Процесс измельчения продукта в молотковой дробилке можно разделить на несколько этапов. На первом этапе продукт, посту¬пивший в зону вращения молотков, разрушается посредством их уда¬ра. Повторные удары наносятся молотками, декой (на втором этапе), затем в результате вращения молотков и воздушного потока, созда¬ваемого ротором, частицы продукта вовлекаются во вращательное движение, что приводит к их истиранию на сите (третий этап).
Параметры:
Крутящий момент Т=1,2 кН•м
Угловая скорость ω=0,4 рад/с
Электродвигатель: 4А80А4У3
Червячный редуктор: Чр80-12,5-51-1,U=12,5
Зубчатая передача: U=7
Цепная передача: U=4,25

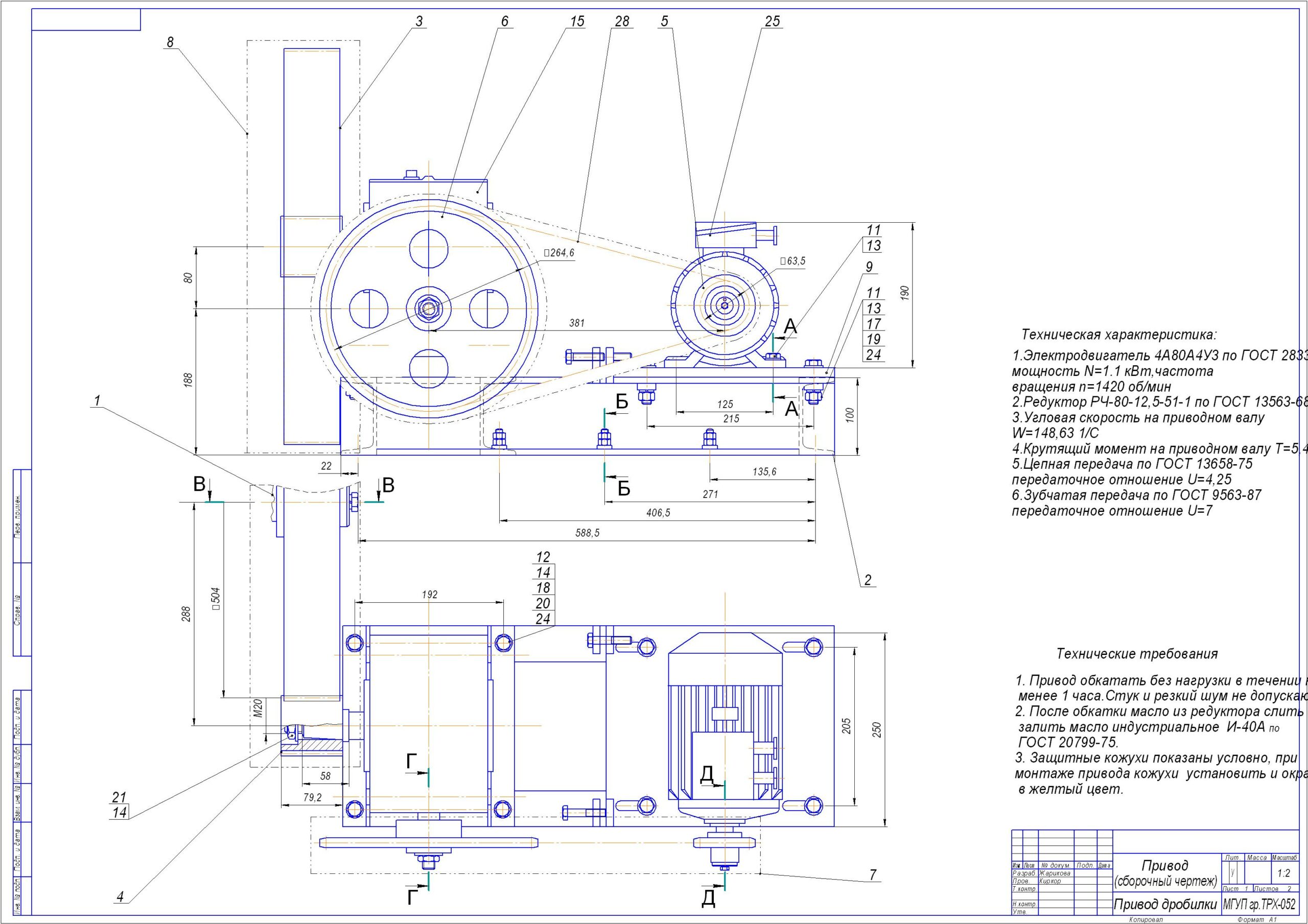

Состав: Привод (ВО), деталировка, спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 12 SP1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчет привода молотковой дробилки

Zapiska.doc
NASTYa_DA2.cdw
Razrezy_Nastiny.cdw
Fragment4.frw
Spetsifikatsia[1] (1)четвертая.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

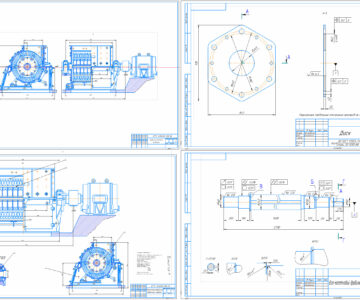

Еще чертежи и проекты по этой теме:
