Омский государственный технический университет
Кафедра Машиноведения
Расчётно-графическая работа по дисциплине " Детали машин"
Омск 2023

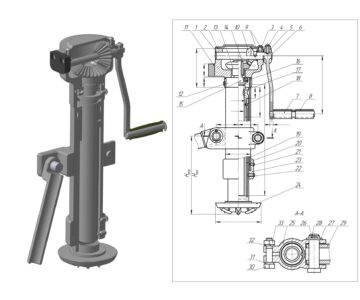

Рассчитать и сконструировать телескопический домкрат

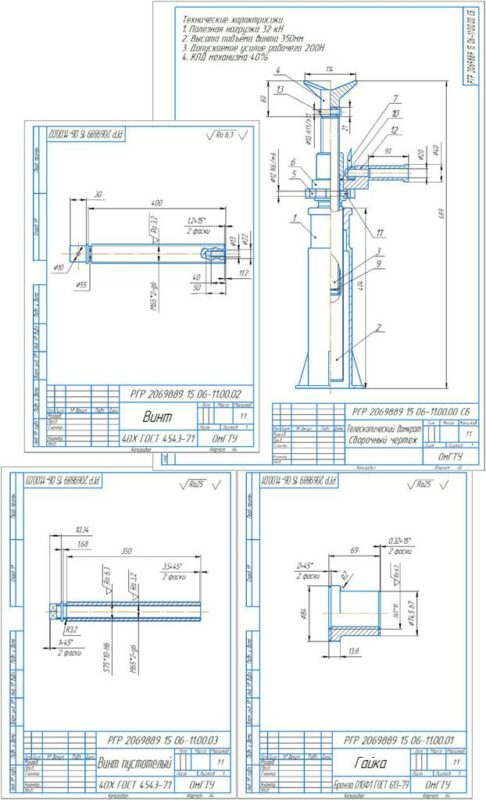

В состав работы входят: Пояснительная записка + чертежи гайки, винта, пустотелого винта, сборочный чертёж домкрата
ИСХОДНЫЕ ДАННЫЕ:
-Грузоподъемность - 32кН;
Высота подъема - 35*10 мм.
СОДЕРЖАНИЕ:
ВВЕДЕНИЕ 3
ЗАДАНИЕ 4
1. Расчёт винтовой пары 5
1.1 Выбор расчетной нагрузки 5
1.2 Материалы и допускаемые напряжения винта и гайки 5
1.3 Выбор типа резьбы 6
1.4 Расчёт резьбовой пары на износ 7
1.5 Выбор шага резьбы 7
1.6 Проверка витков резьбы на прочность 8
1.7 Определение момента трения в витках винта 9
1.8 Конструирование элементов гайки 9
1.9 Проверка устойчивости винта 10
1.10 Проверка витков резьбы пустотелого винта на прочность 11
2. Расчёт прочих деталей винтового механизма 11
2.1 Расчёт корпуса 11
2.2 Проверочный расчёт храпового механизма 12
2.3 Стандартные крепёжные изделия 14
2.4 Определение КПД механизма 14
ЗАКЛЮЧЕНИЕ 15
СПИСОК ЛИТЕРАТУРЫ 16
