Расчет винтового пресса

Омский государственный технический университет
Кафедра "Авиа- ракетостроения"
Расчетно-графическая работа по дисциплине " Детали машин"
На тему: "Расчет винтового пресса"
Омск 2012

В данном проекте рассматривается винтовой механизм. Произведен расчет основных деталей механизма.

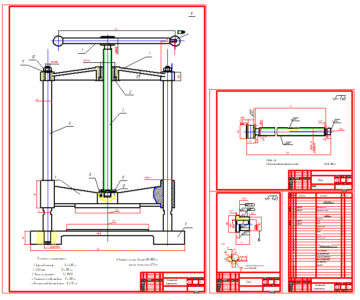

Графическая часть содержит 3 листа (1 -А3, 1-А4, 1- А0), 19 страниц пояснительной записки, содержащей 8 рисунков, 7 источников.
В конструкторской части был разработан винтовой пресс.
Техническая характеристика:
Грузоподъемность,кН- 22
КПД - 21%
Ход винта, мм-200

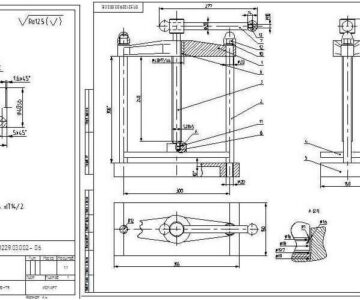

Состав: Ручной винтовой пресс(СБ), Деталировка( винт, гайка) , Спецификация,ПЗ Язык документа

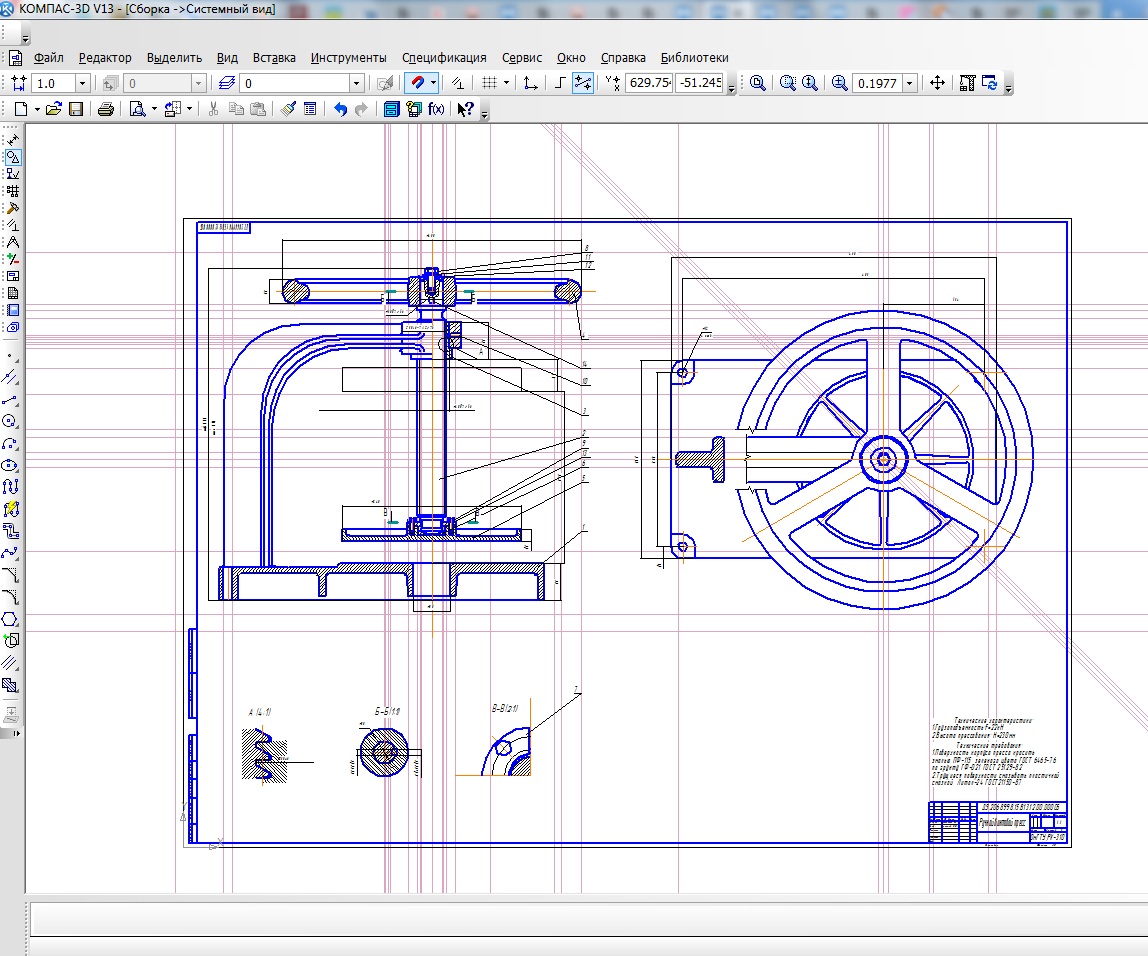

Софт: КОМПАС-3D 13

Сайт: www

Файлы:
Сборка.cdw
Винт _ ДЗ-2068998.15.В13.12.00.003.cdw
гайка.cdw
Пояснительная записка.docx
Спецификация.spw
