Ручной винтовой пресс

Омский Государственный Технический Университет
кафедра Детали машин
Курсовой проект по дисциплине "Детали машин"
На тему: "проектирование простых механизмов"
Омск 2013

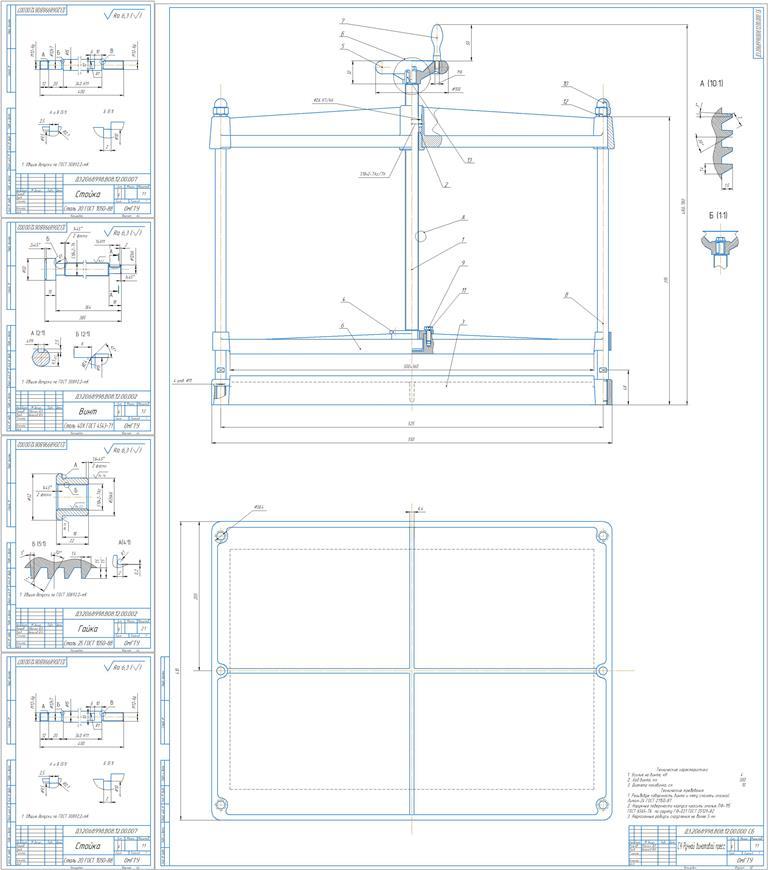

Курсовой проект включает в себя СБ винтового пресса, спецификацию, пояснительную записку, деталировку: "Винт, гайка, стойка".Сборочный чертеж на формате А0, деталировка на форматах А4.

Содержание
Содержание…………………………………………………………………..……1
1. Расчет винтовой пары…………………………………………………....………2
1.1 Выбор расчетной нагрузки………………………………………….………2
1.2 Материалы и допускаемые напряжения винта и гайки ……………..……2
1.3 Выбор типа резьбы………………….…………………………………….…3
1.4 Расчет резьбовой пары на износ………………………………...…….……4
1.5 Выбор шага резьбы………………………….……………………….………5
1.6 Проверка витков резьбы на прочность…………………………..…………6
1.7 Конструирование и проверочный расчет элементов гайки…….………...7
1.8 Расчет пяты…………………………………………………………………...11
1.9 Расчет винта на прочность и устойчивость ………………………...………11
2. Расчет прочих деталей
2.1 Расчет рукоятки…………………………...……………………………….……15
3. Определение КПД винтового механизма…………………………………………16
Заключение…………………………………………………………………………16
Список используемой литературы……………………………………………......17

Технические характеристики
1.Усилие на винте, кН 4
2.Ход винта, мм 300
3.Диаметр маховичка, см 10
Технические требования
1.Резьбовую поверхность винта и пяту смазать смазкой Литол-24 ГОСТ 21150-87
2.Наружные поверхности корпуса красить эмалью ПФ-115 ГОСТ 6565-76 по грунту ГФ-021 ГОСТ 25129-82
3.Неуказанные радиусы скругления не более 5 мм.
