Техническая характеристика
Тип пресса .....................................................................................................винтовой
Усилие деформации при усилии (30 кг) на штурвалах,кг:
центральном ..................3400
вспомогательных........................4x1900
Ход винта максимальный , мм ............................................................660
Габаритные размеры, мм:
длина..............................................................................................................1240
ширина..........................................................................................................1240
высота ,не более.............................................................................2174
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Обработка металлов давлением -
- Пресс пятивинтовой ручной

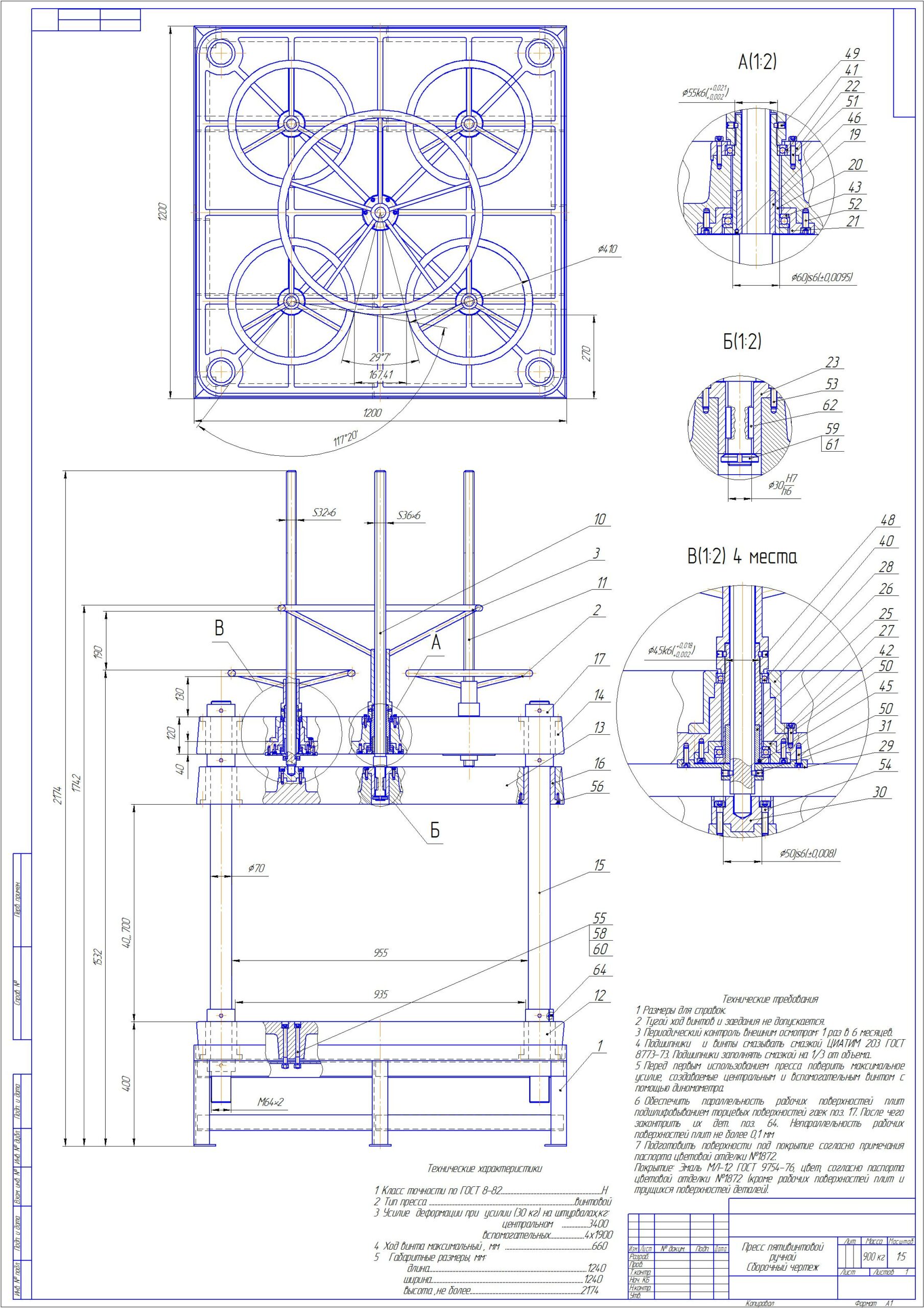

Пресс пятивинтовой ручной
0
18
495
1
0
20
Сообщить о проблеме
Автор
Ag-smit
Дата
10.11.2017
Язык
Русский
Состав
СБ, спецификация
Софт
КОМПАС-3D 15,2
Как открыть?
Отзывов пока нет
Содержимое архива
-
2.spw
-
1.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
