Расчёт и проектирование одноступенчатого цилиндрического прямозубого редуктора привода технологического оборудования

Волжский Политехнический Институт
Кафедра механики
Курсовой проект по дисциплине "Прикладная механика"
На тему: "Расчёт и проектирование одноступенчатого цилиндрического прямозубого редуктора привода технологического оборудования"
Волжский 2014

Электродвигатель 4АМ132М4У3: мощность 7,5кВт, частота вращения вала 1455 об / мин.
1. Выбор электродвигателя .Кинематический расчёт привода.
1.1. Требуемая мощность электродвигателя.
1.2. Передаточное число редуктора.
2. Расчёт зубчатой передачи редуктора.
2.1. Выбор материалов.
2.2. Допускаемые напряжения.
2.3. Расчёт зубчатой передачи.
3. Проектный расчёт валов на прочность.
3.1. Ведущий вал.
3.2. Ведомый вал.
4. Конструирование зубчатых колёс.
5. Конструирование корпуса редуктора.
6. Эскизная компоновка.
7. Подбор и проверка прочности шпонок.
8. Проверка подшипников качения.
8.1. Ведущий вал.
8.2. Ведомый вал.
9. Уточнённый расчёт валов.
9.1. Ведущий вал.
9.2. Ведомый вал.
10. Система смазки редуктора.
10.1. Смазочные устройства.
10.2. Слив масла.
10.3. Контроль уровня масла.
11. Выбор муфты.
12. Список используемой литературы.

Состав: Редуктор, шкив, ведущий и ведомый вал, муфта, система смазки, схема технологического оборудования Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчёт и проектирование одноступенчатого цилиндрического прямозубого редуктора привода технологического оборудования

расчёт редуктора .docx

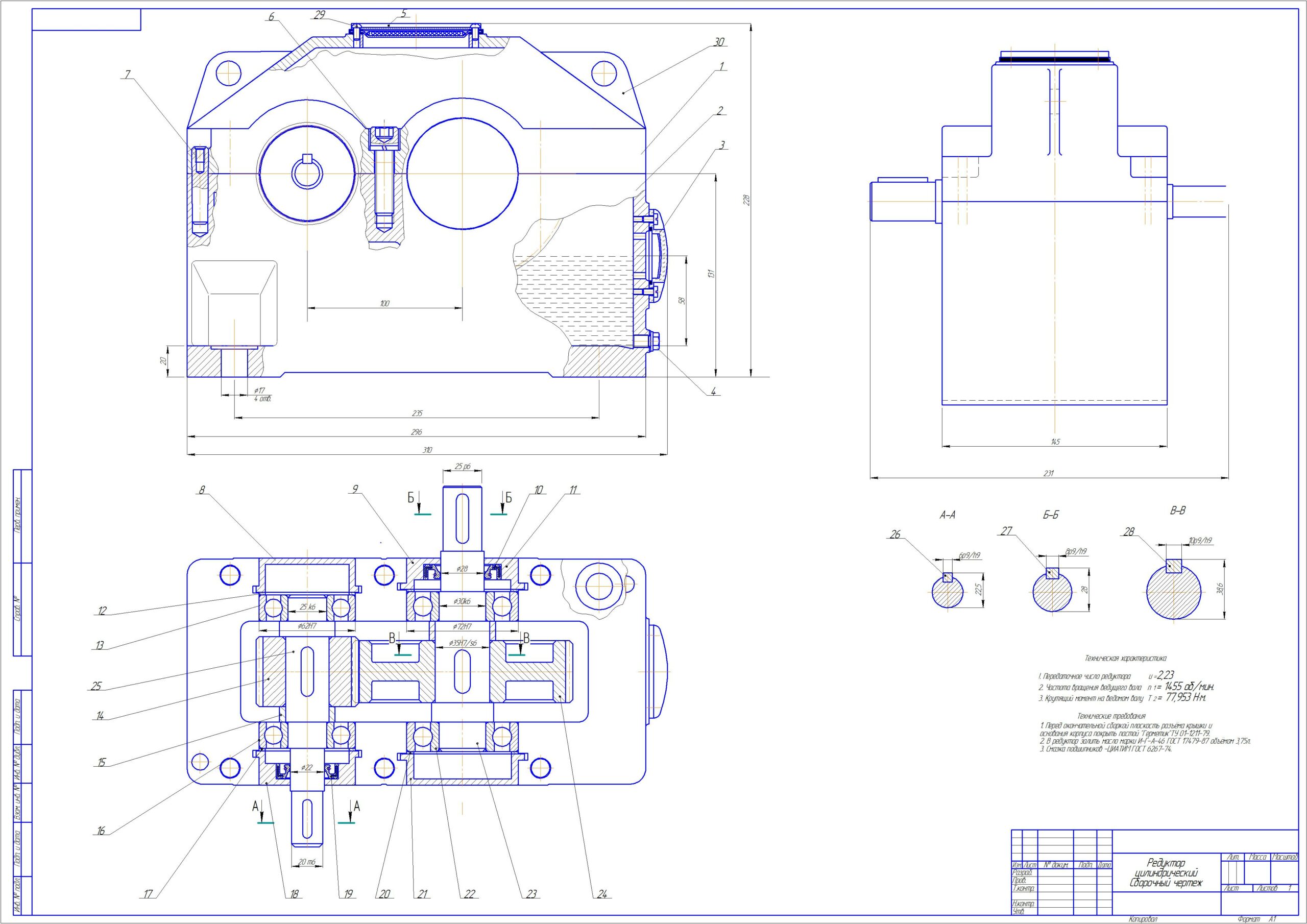

Сборка последний вариант.cdw
Ведомый вал.cdw
колесо 1.cdw
компановка.cdw
Крышка.cdw
Чертеж ведомого шкива.cdw
спецификация редуктора.spw
Doc1Редуктор в изометрии.docx
