Проектирование редуктора цилиндрического одноступенчатого прямозубого

Городокский аграрно-технический колледж
Техническое обеспечение мелиоративных и водохозяйственных работ
Курсовой проект по дисциплине «Техническая механика»
На тему:«Проектирование редуктора цилиндрического одноступенчатого прямозубого»

Целью данного курсового проекта является проектирование редуктора одноступенчатого цилиндрического, прямозубого для привода к ленточному транспортеру.
Курсовой проект содержит 2 листа формата А1 графической части,36 страниц пояснительной записки

Техническая характеристика
1 Передаточное число Uр=4.
2 Вращающий момент на быстроходном валу Т1= 29.8 Н м
3 Вращающий момент на тихоходном валу Т2= 119.2 Н м
4 Частота вращения тихоходного вала n= 87 об/мин

Состав: Спецификация,Редуктор(СБ),Деталировка(вал,колесо),ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование редуктора цилиндрического одноступенчатого прямозубого

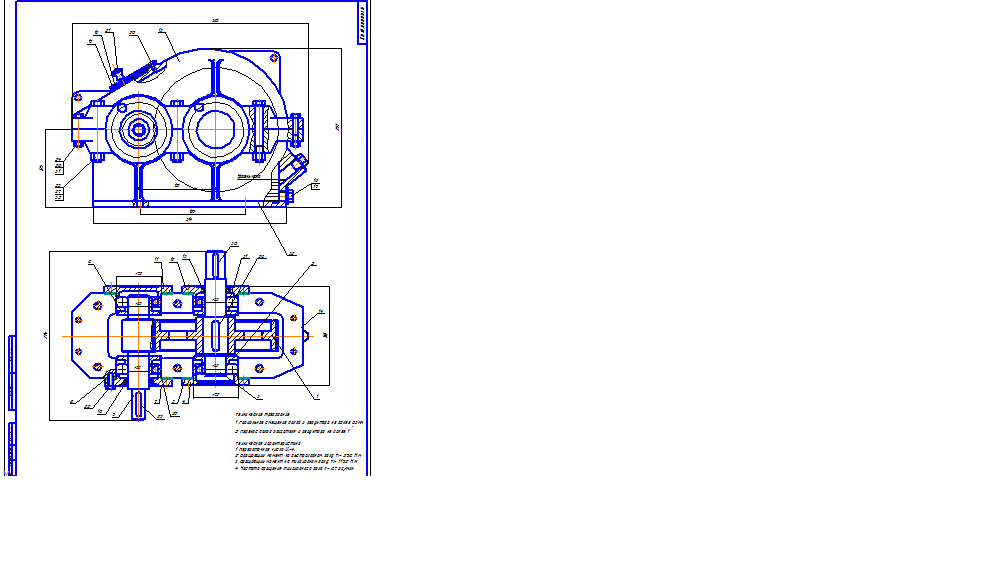

Чертеж.cdw
414373.cdw
Пояснительная записка.docx

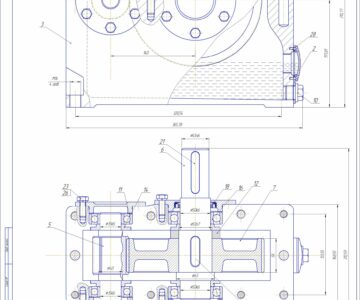

Редуктор цилиндрический
