КОМПАС 3D 18

Проектирование цилиндрического прямозубого редуктора

Брестский государственный политехнический колледж
Машиностроительное отделение
Курсовой проект по дисциплине "Техническая механика"
На тему "Проектирование цилиндрического прямозубого редуктора"
Брест 2015

Исходные данные: тяговое усилие ленты F=2kH, скорость ленты v=2м/с, диаметр барабана D=280 мм
Оглавление.

Введение 4
1. Выбор электродвигателя, кинематический и силовой расчёт привода 5
2. Расчёт зубчатых колёс редуктора 7
3. Проектировочный расчёт валов редуктора. Расчет и подбор муфты 11
4. Конструктивные размеры шестерни и колеса 13
5. Конструктивные размеры корпуса редуктора 14
6. Расчёт ременной передачи…………………………………………………15
7. Эскизная компоновка редуктора 16
8. Проверка долговечности подшипников 18
9. Проверка прочности шпоночных соединений 22
10. Уточненный расчет ведомого вала 24
11. Выбор посадок соединений редуктора 28
12. Выбор смазки. Смазочные устройства редуктора 29
13. Экономический расчёт редуктора 30
14. Краткая технология сборки редуктора 32
Используемая литература

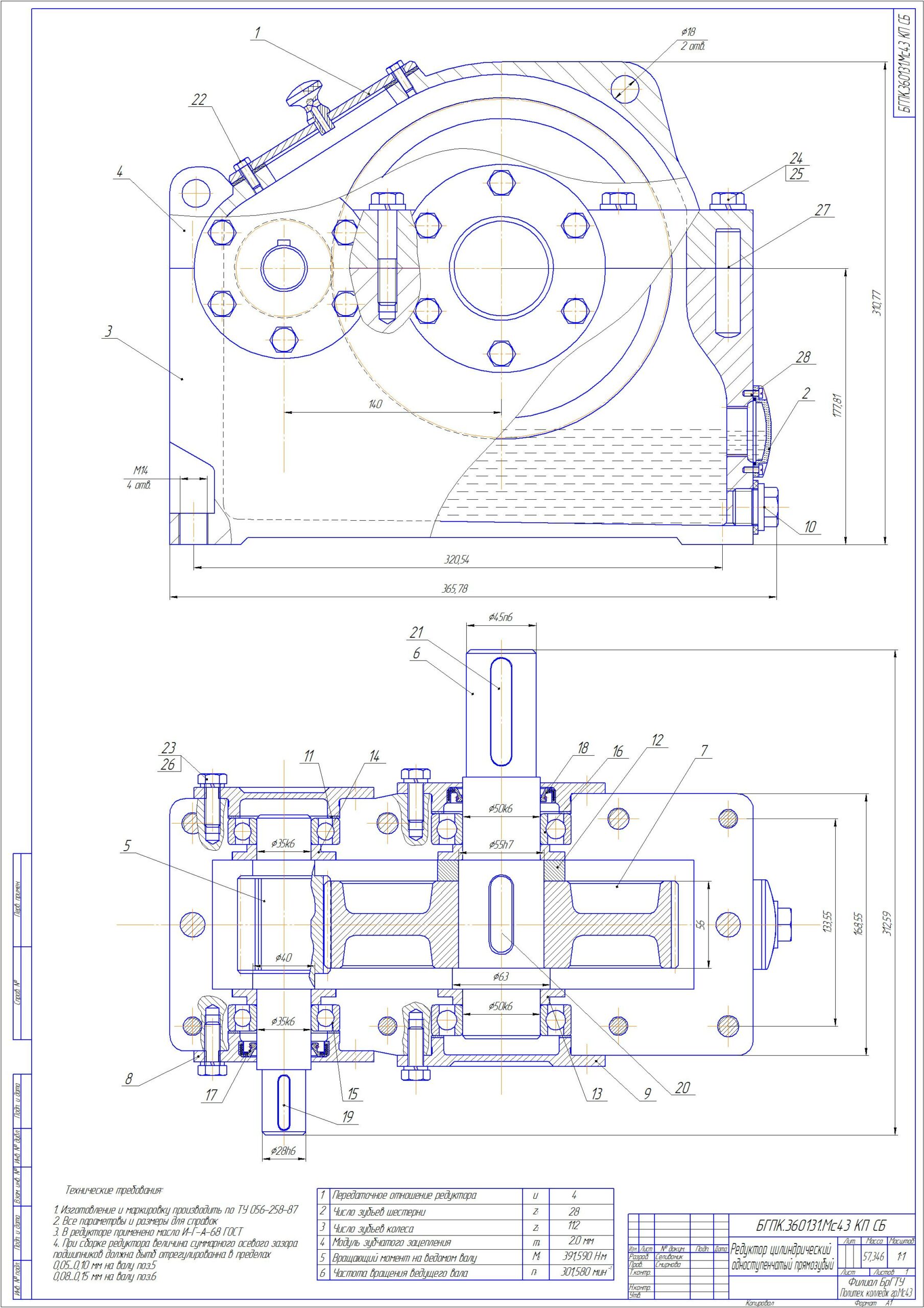

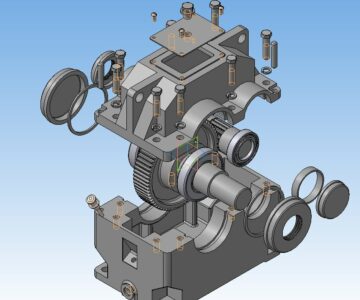

Состав: Редуктор (СБ), Спецификация, Деталировка (зубчатое колесо, ведомый вал), эскизная компоновка Язык документа
