КОМПАС 3D 18

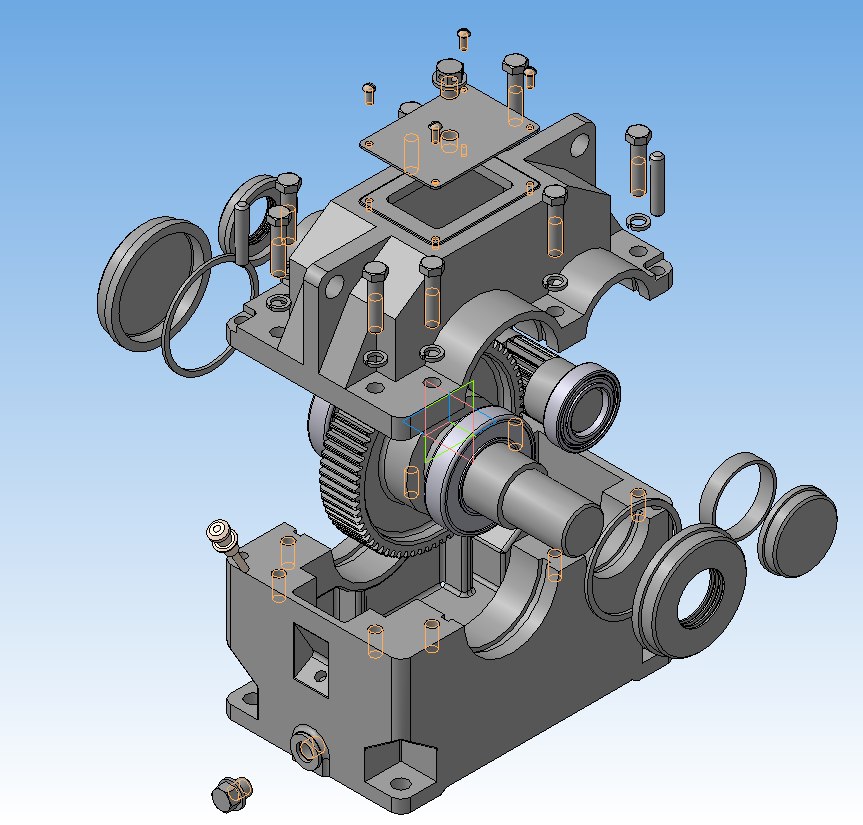

Редуктор цилиндрический прямозубый сборочная модель

-Мощность на ведомом валу - P = 5.8кВт;
-Частота вращения ведомого вала - n = 182.5 об/мин;
-Срок службы - T = 5лет
-Коэффициент суточного использования – Kсут = 0, 35.

Параметры зубчатой передачи:
Рассчитываемый параметр
1. Межосевое расстояние 112мм
2. Число зубьев шестерни 18шт
3. Число зубьев колеса 71шт
4. Модуль зацепления 2,5мм
5. Диаметр делительной окр-ти шестерни 45мм
6. Диаметр делительной окр-ти колеса 177,5мм
7. Диаметр окр-ти выступов шестерни 50мм
8. Диаметр окружности выступов колеса 182,5мм
9. Диаметр окружности впадин шестерни 38,75мм
10. Диаметр окружности впадин колеса 171,25мм
11. Ширина зубчатого венца шестерни 44мм
12. Ширина зубчатого венца колеса 40мм
13. Степень точности передачи 9
14. Окружная сила в зацеплении 3695,77Н
15. Радиальная сила в зацеплении 1345,15Н
16. Осевая сила в зацеплении 0

Состав: 3D сборка, каждая деталь отдельным файлом, спецификация Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрический прямозубый сборочная модель

Просмотр файлов
3д модель\~$Крышка.m3~
3д модель\Вал быстроходный.m3d
3д модель\Вал быстроходный.m3d.bak
3д модель\Вал тихоходный.m3d
3д модель\Вал тихоходный.m3d.bak
3д модель\втулочка тихоходного.m3d
3д модель\Деталь.m3d.bak
3д модель\Деталь2.m3d.bak
3д модель\колечко.m3d
3д модель\Корпус.m3d
3д модель\Корпус.m3d.bak
3д модель\Крышка быстроходного выходной.m3d
3д модель\Крышка быстроходного выходной.m3d.bak
3д модель\Крышка быстроходного короткий.m3d
3д модель\Крышка быстроходного короткий.m3d.bak
3д модель\Крышка тихоходного выходной.m3d
3д модель\Крышка тихоходного выходной.m3d.bak
3д модель\Крышка тихоходного короткий.m3d
3д модель\Крышка тихоходного короткий.m3d.bak
3д модель\Крышка.m3d
3д модель\Крышка.m3d.bak
3д модель\маслосливная крышка.m3d
3д модель\пробка смотровая.m3d
3д модель\пробка смотровая.m3d.bak
3д модель\распорное кольцо быстроходного выходной.m3d
3д модель\распорное кольцо быстроходного выходной.m3d.bak
3д модель\распорное кольцо быстроходного короткий.m3d
3д модель\распорное кольцо быстроходного короткий.m3d.bak
3д модель\распорное кольцо тихоходного выходной.m3d
3д модель\распорное кольцо тихоходного выходной.m3d.bak
3д модель\распорное кольцо тихоходного.m3d
3д модель\распорное кольцо тихоходного.m3d.bak
3д модель\Сборка курсак.a3d
3д модель\Сборка курсак.a3d.bak
3д модель\смотровая крышка.m3d
3д модель\смотровая крышка.m3d.bak
3д модель\Щуп.m3d
3д модель\Щуп.m3d.bak
3д модель
Спецификация.frw
Спецификация.frw.bak
