СГТУ имени Ю. А. Гагарина
институт энергетики
КР по дисциплине "Детали машин"
На тему: Расчет и проектирование элементов передаточных механизмов привода на основе одноступенчатого конического редуктора
Саратов 2023
Исходные данные: Рвых = 8 кВт; nвых = 350 об/мин

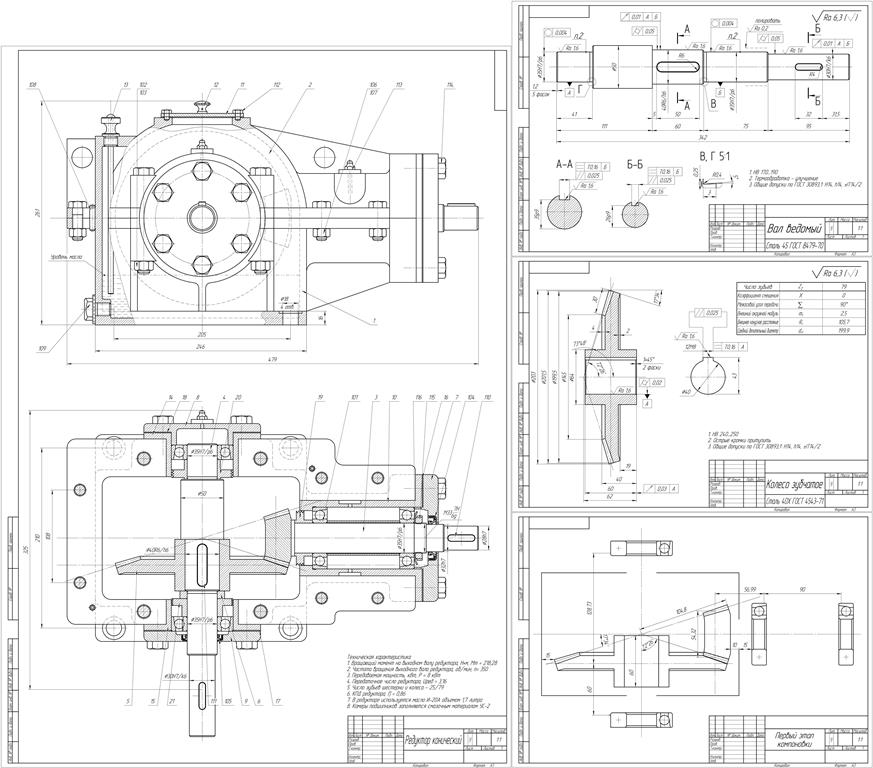

Техническая характеристика:
1. Вращающий момент на выходном валу редуктора, Н м, Мт = 218,28
2. Частота вращения выходного вала редуктора, об/мин, n= 350
3. Передаваемая мощность, кВт, P = 8 кВт
4. Передаточное число редуктора, Uред = 3,16
5. Число зубьев шестерни и колеса - 25/79
6. КПД редуктора, Ŋ = 0,86
7. В редукторе используется масло И-20А объемом 1,7 литра
8. Камеры подшипников заполняются смазочным материалом УC-2
Содержание
1. Кинематический расчет и выбор электродвигателя. 4
2. Расчет зубчатых колес редуктора 6
3. Предварительный расчёт диаметров валов 11
4. Конструктивные размеры шестерни и колеса 12
5. Конструктивные размеры корпуса редуктора 13
6. Расчет параметров клиноременной передачи 14
7. Первый этап компоновки редуктора 17
8. Проверка долговечности подшипников 18
9. Построение эпюр 22
10. Проверка прочности шпоночных соединений 26
11. Выборк типа смазки 27
12. Уточненный расчет валов 28
13. Выбор муфты 31
Список использованных источников 32
