Проектирование конического редуктора

ОмГТУ
Кафедра транспорта нефти и газа
Курсовой проект по дисциплине "Прикладная механика. Детали машин"
На тему "проектирование конического редуктора"
Омск 2018

Исходные данные к проекту
1. Окружное усилие на звездочке Ft , кН 6,5
2. Скорость цепи конвейера V , м/с 0,8
3. Шаг цепи по ГОСТ 588-81 P , мм 125
4. Число зубьев ведущей звездочки Z 8
5. Высота установки ведущего вала H , мм 500
6. Установочный размер ИМ L , мм 400

В данной работе рассматривается конический редуктор, предназначенный для передачи механического движения.

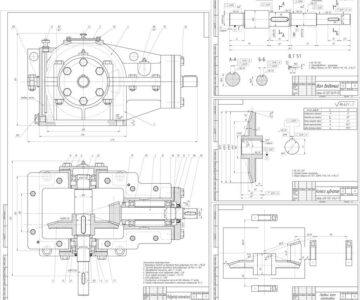

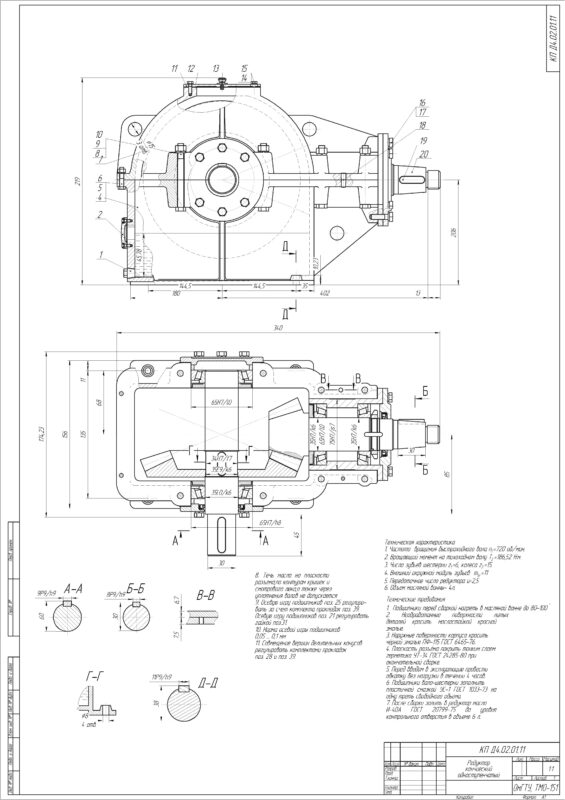

Графическая часть содержит конструкцию конического редуктора.
Содержание
Техническое задание...............................................................................................4
Введение...................................................................................................................5
1 Кинематический расчет привода........................................................................6
1.1 Подбор электродвигателя.......................................................................6
1.2 Определение недостающих геометрических размеров исполнительного механизма..................................................................................6
1.3 Определение потребной мощности и выбор электродвигателя.........6
1.4 Определение передаточного отклонения привода.............................10
2 Расчет конической передачи.............................................................................12
2.1 Выбор материала шестерни и колеса..................................................12
2.2 Тип передачи..........................................................................................12
2.3 Допускаемые напряжения....................................................................12
2.4 Расчет конической зубчатой передачи................................................17
2.5 Проверка зубьев по контактным напряжениям……………………..22
2.6 Проверка зубьев по напряжениям изгиба…………………………...22
3 Эскизная компоновка редуктора.......................................................................24
3.1 Проектные расчеты валов.....................................................................24
3.1.2 Подбор шпонок.........................................................................25
3.3 Подбор муфты.......................................................................................26
4 Расчет подшипников..........................................................................................27
4.1 Расчет подшипников быстроходного вала..........................................27
4.1 Расчет подшипников тихоходного вала..............................................30
5 Конструирование быстроходного вала............................................................33
5.1 Определение размеров конца вала.......................................................33
5.1.2 Определение размеров вала....................................................34
5.1.3 Подбор гайки............................................................................35
5.1.4 Подбор стопорной шайбы.......................................................35
5.1.5 Подбор паза под язычок стопорной шайбы...........................36
Список использованных источников...................................................................37

Состав: Редуктор(СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование конического редуктора

Reduktor_konicheskiy_odnostupenchaty__KP2069889-18_D3_01_01_15_00_000.spw
Конический редуктор.cdw
КУРСОВОЙ ПРОЕКТ.docx
