Проектирование конического редуктора

Ивановский государственный энергетический университет имени В.И. Ленина
Кафедра Теоретической и прикладной механики
Курсовой проект по дисциплине «Прикладная механика»
На тему: «Проектирование конического редуктора»
Иваново 2015

Исходные данные:
Тип редуктора - конический вертикальный
Мощность на валу, Nт=5,9 кВт
Угловая скорость на валу, wт=47 рад/с
Коэффициент перегрузки, n=1,9
Срок службы в годах, 9
Число смен работы за одни сутки, 2
В данной работе проектируют конический вертикальный редуктор, проведен выбор электродвигателя

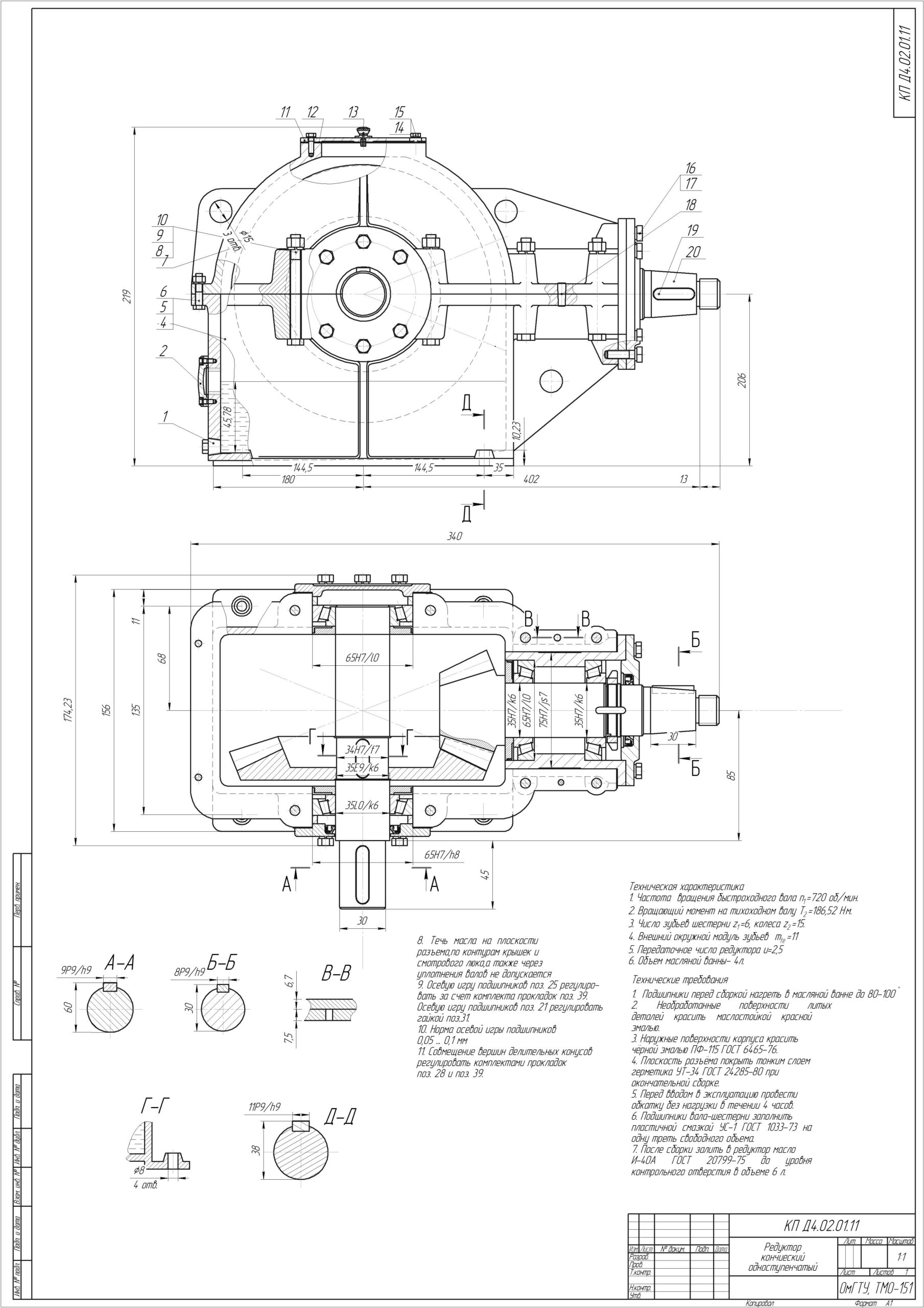

Графическая часть содержит сборочный чертеж редуктора, спецификацию и пояснительную записку

СОДЕРЖАНИЕ

Введение
Выбор электродвигателя и кинематический расчет
Расчет зубчатых колес редуктора
Предварительный расчет валов редуктора
Конструктивные размеры шестерни и колеса
Конструктивные размеры корпуса редуктора
Первый этап компоновки редуктора
Проверка долговечности подшипников
Второй этап компоновки редуктора
Проверка прочности шпоночных соединений
Уточненный расчет валов
Вычерчивание редуктора
Выбор сорта масла
Сборка редуктора
Допуски и посадки основных деталей редуктора
Список использованных источников
