Расчёт механического привода(редуктора)

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Факультет : Автотракторный
Кафедра "Автомобилестроение"
Курсовой проект по дисциплине “Прикладная механика”

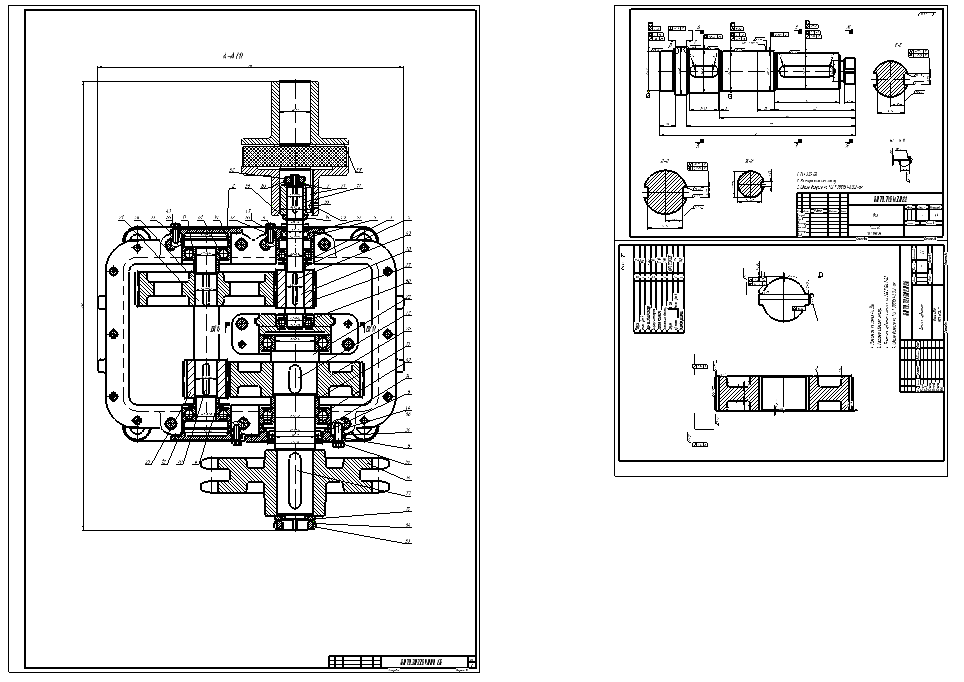

ТЕМА: Расчёт механического привода
Минск 2015

Редуктором называется механизм, состоящий из зубчатых или червячных передач, выполненный в виде отдельного органа и служащий для понижения частоты вращения выходного вала по сравнению со входным.
Редуктор состоит из корпуса, в котором размещают элементы передачи – зубчатые (червячные) колеса, валы, подшипники и т.д. В отдельных случаях в корпусе размещают также устройства для смазывания или устройства для охлаждения.
Редуктор проектируют либо для привода определенной машины, либо по заданной нагрузке и передаточному числу без указания конкретного задания. Корпус чаще всего выполняют литым чугунным, реже сварным стальным. Валы монтируются на подшипниках качения или скольжения. Спроектированный в настоящем курсовом проекте редуктор соответствует условиям технического задания. Конструкции многих узлов и деталей учитывают особенности серийного производства. В работе широко применялась стандартизация и унификация.

Вращающий момент передается от электродвигателя через упругую муфту на входной вал редуктора. От редуктора – через цепную передачу – валу рабочего органа. При этом – частота вращения с вала на вал понижается, а крутящий момент возрастает пропорционально передаточному числу с учетом КПД.
Исходные данные к проекту: F=6 кН, v=0,7 м/с, D=280 мм, L=5,8 года.

СОДЕРЖАНИЕ
Введение 4
1. Выбор электродвигателя и кинематический расчет 5
2. Определение мощностей и передаваемых крутящих моментов 7
3. Расчет передач 8
3.1 Расчет цилиндрической передачи второй ступени 8
3.2 Расчет цилиндрической передачи первой ступени 13
3.3 Расчет цепной передачи 18
4. Предварительный расчет диаметров валов 20
5. Подбор и проверочный расчет муфт 21
6. Предварительный подбор подшипников 23
7. Компоновочная схема и выбор способа смазывания передач и подшипников 24
8. Расчет валов в опасных сечениях (по эквивалентному моменту) 25
8.1 Быстроходный вал 26
8.2 Промежуточный вал 30
8.3 Тихоходный вал 34
9. Подбор подшипников по динамической грузоподъёмности 38
9.1 Быстроходный вал 38
9.2 Промежуточный вал 39
9.3 Тихоходный вал 40
10. Подбор и проверочный расчет шпоночных и шлицевых соединений 41
11. Расчет валов на выносливость 43
11.1 Быстроходный вал 43
11.2 Промежуточный вал 44
11.3 Тихоходный вал 45
12. Назначение посадок, шероховатости поверхностей, выбор степеней точности и назначение допусков формы и расположения поверхностей 46
13. Определение размеров корпусных деталей 47
14. Сборка редуктора, регулировка подшипников и зацеплений 48
15. Описание монтажной схемы 50
Литература
