Разработка конструкции механизма передвижения сталевоза

Южно-Уральский государственный университет
Кафедра Машины и технология обработки металлов давлением
Курсовой проект по дисциплине "Оборудование рудоподготовительных и плавильных цехов"
На тему: "Разработка конструкции механизма передвижения сталевоза"
Челябинск 2015

Исходные данные Сталевоз: Масса сталевоза: 240 тонн, Скорость передвижения сталевоза: v=1.1 м/с, Масса металла: 150 тонн, Масса ковша: 60 тонн.

В курсовом проекте проведен обзор конструкций механизмов передвижения сталевозов, выявлены достоинства и недостатки.
На основании обзора разработан привод сталевоза. Рассчитана мощность электродвигателя и моменты на быстроходном и тихоходном валах редуктора.
Произведены расчеты подшипников на долговечность, вала на прочность, ходовых колес на пробуксовку и шпоночного соединения на смятие и срез

СОДЕРЖАНИЕ
ВВЕДЕНИЕ……………………………………………………………………………..5
1. ОБЗОР КОНСТРУКЦИЙ МЕХАНИЗМОВ ПЕРЕДВИЖЕНИЯ СТАЛЕВОЗОВ.6
1.1 Механизмы передвижения с центральным приводом с тихоходным трансмиссионным валом……………………………………………………………..6
1.2 Механизм передвижения с центральным приводом с быстроходным трансмиссионным валом……………………………………………………………..6
1.3 Механизм передвижения с раздельным приводом…………………………7
2. ОПИСАНИЕ КОНСТРУКЦИИ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ СТАЛЕВОЗА И ПРИНЦИП ЕГО РАБОТЫ………………………………………….9
3. РАСЧЕТ НА ПРОЧНОСТЬ И ДОЛГОВЕЧНОСТЬ ДЕТАЛЕЙ И УЗЛОВ МЕХАНИЗМА ………………………………………………………………………..10
3.1 Кинематический расчет механизма передвижения сталевоза……………...10
3.2 Расчет мощности привода сталевоза…………………………………………11
3.3 Проверочный расчет подшипников на долговечность……………………...14
3.4. Проверка на буксование……………………………………………………16
3.5 Расчет вала на прочность…………………………………………………….17
3.6 Расчет шпоночного соединения на прочность…………………………….19
ЗАКЛЮЧАНИЕ……………………………………………………………………….21
БИБЛИОГРАФИЧЕСКИЙ СПИСОК………………………………………………..22

Техническая характеристика Сталевоза
1. Масса сталевоза, т 240
2. Масса металла, т 150
3. Масса ковша, т 60
4. Колея сталевоза, мм 3600
5. Скорость передвижения сталевоза, м/с 1.1
6. Диаметр ходовых колес, мм 900

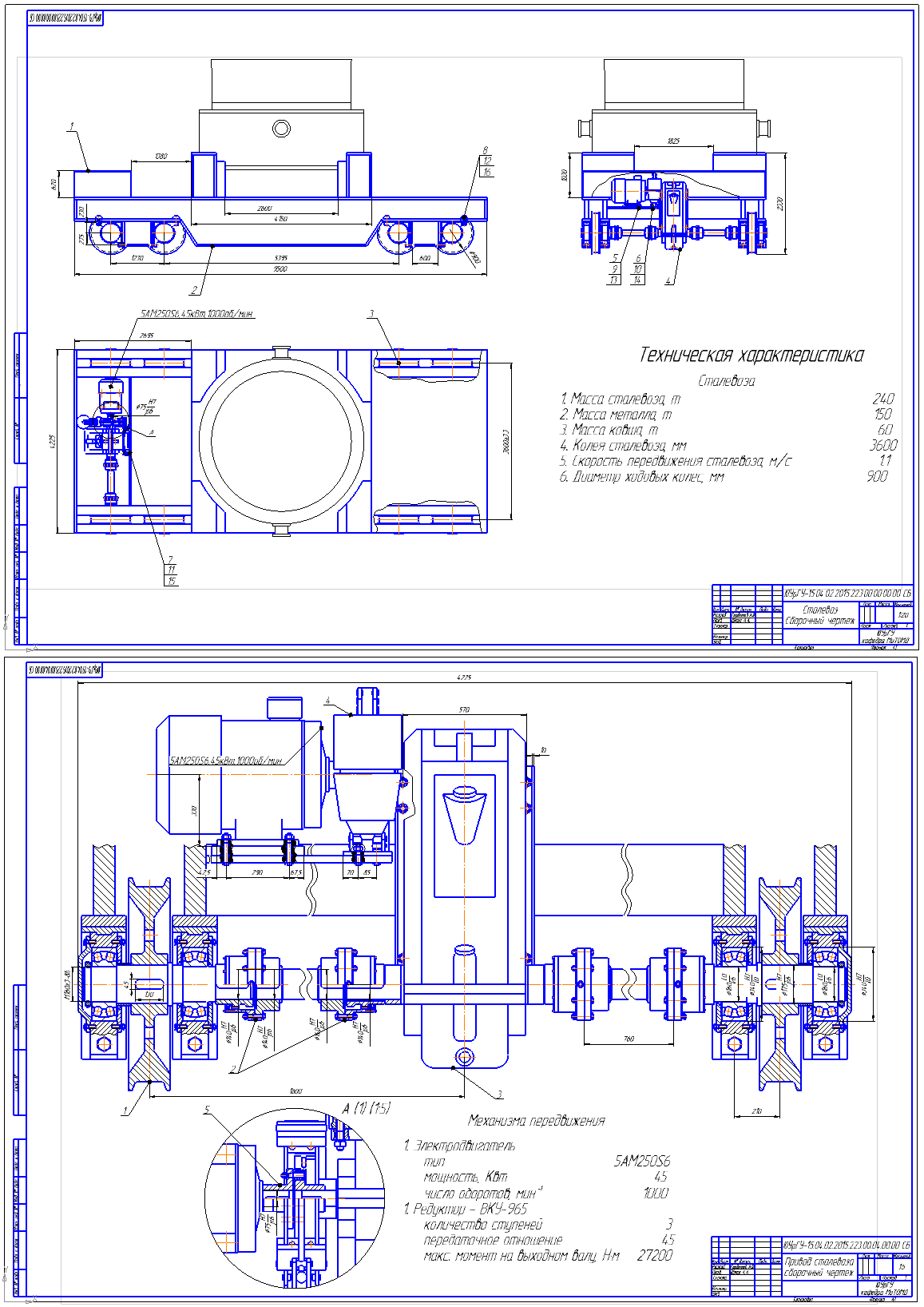

Состав: Сталевоз (СБ), Привод сталевоза (СБ), Опора колеса (СБ), Деталировка (колесо), Спецификафия (Сталевоз, привод, колесо), ПЗ Язык документа

Софт: КОМПАС-3D V15
