Механизм передвижения погрузчика с бортовым поворотом
Механизм передвижения погрузчика с бортовым поворотом типа Амкодор-210.
Привод механизма передвижения погрузчика с бортовым поворотом выполнен от двухскоростного гидромотора через цепную передачу на оба бортовых редуктора.
Техническая характеристика привода:
Гдромотор
тип аксиально поршневой;
модель ML-06 A02305 F (Poclain Hydraulics)
геометрический
объем, см3/об 630
максимальный
крутящий момент , Нм 4000
максимальное число
оборотов, об/мин 330
Цепная передача:
передаточное
число 2,21
шаг цепи, мм 50,8

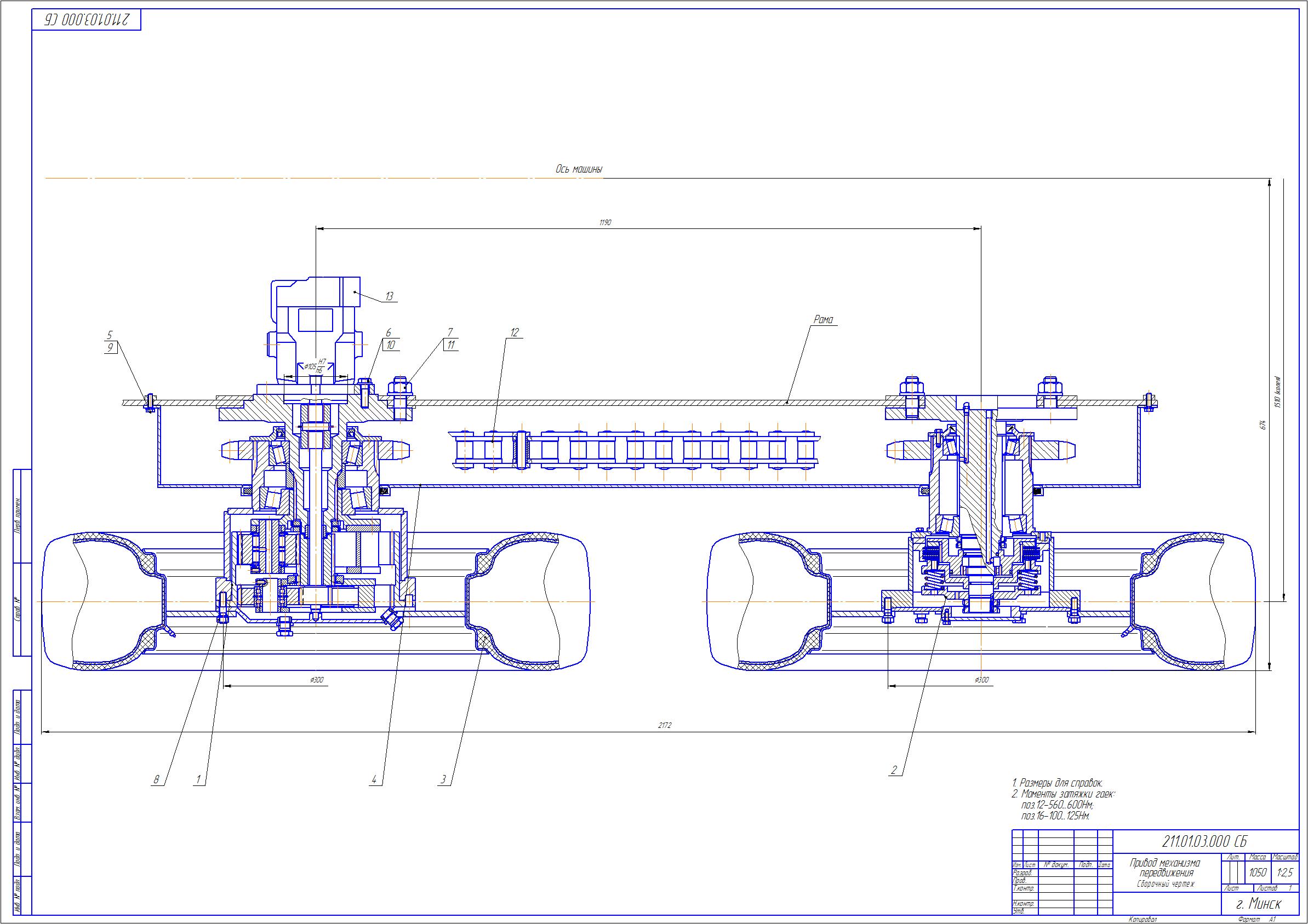

Состав: Привод механизма передвижения (СБ), спецификация
Софт: КОМПАС-3D 13 SP2
