Разработка привода пластинчатого конвеера

Вологодский государственный университет
Факультет промышленного
менеджмента
Кафедра ТПММ
Дисциплина: детали машин
На тему: Разработка привода пластинчатого конвеера

Целью данного курсового проекта является разработка привода подвесного цепного конвейера.Курсовой проект содержит 3 листа формата А1,пояснительную записку 28 страниц.2 спецификации.
Исходные данные:
1) Окружное усилие на приводном валу конвейера F=8000(Н).
2) В соответствии с принятыми обозначениями, обозначаем:
Тип конвейера (пластинчатый)-2;
Тип привода (цепной)-3;
Тип редуктора -10;
3) Скорость конвейера V=0,12 м/сек - из исходных данных.
4) Твердость шестерни быстроходной передачи HRC48.
5) Твердость шестерни последующих передач HRC48.
6) Общий коэффициент полезного действия η рассчитывается с учетом потерь в подшипниковых парах, в зубчатых зацеплениях, муфте и цепной передаче.
На основании анализа кинематической схемы
η= ηм. •ηц.п.³• ηцеп.•ηп.к.4 ,
где ηм=0,98-КПД муфты;
ηц.п.=0,97-КПД цилиндрической передачи;
ηцеп.=0,96-КПД цепной передачи;
ηп.к. =0,99-КПД подшипников качения.

7)Передаточное число открытой передачи (электродвигатель – редуктор)-1.
8)Передаточное число открытой передачи (редуктор – приводной вал) – 2.
9)Число зубьев тяговой звездочки - 10.
10)Шаг тяговой цепи конвейера Р=100 мм.

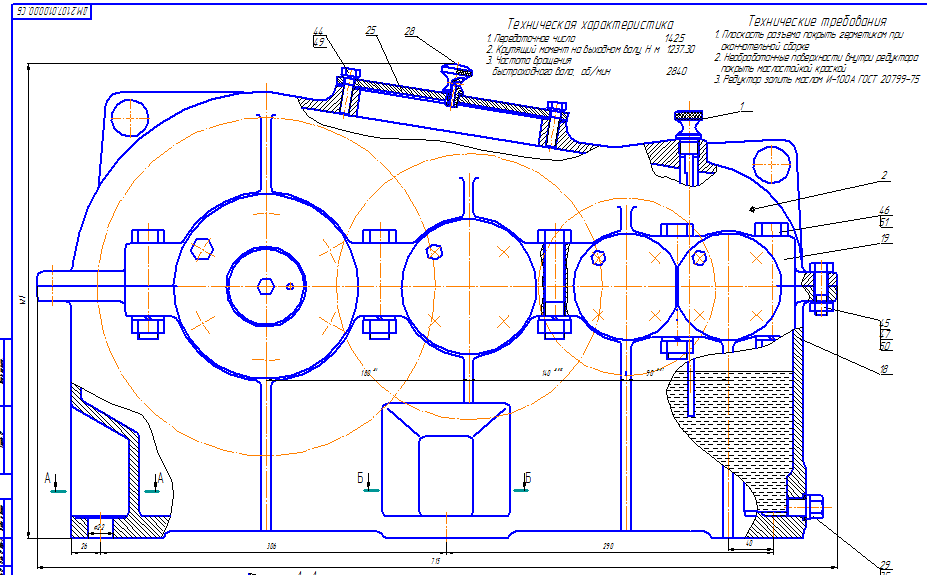

Состав: Редуктор(СБ),Комоновка редуктора(СБ),Привод(ОВ),Спецификация Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Детали машин / Разработка привода пластинчатого конвеера

Привод пластинчатого конвейра/
Привод пластинчатого конвейра/Детали машин Записка 21.2.doc
Привод пластинчатого конвейра/лист 1(на печать).cdw
Привод пластинчатого конвейра/Лист2(на печать).cdw
Привод пластинчатого конвейра/Лист3 (на печать).cdw
Привод пластинчатого конвейра/спец-2.cdw
Привод пластинчатого конвейра/спец-3.cdw
Привод пластинчатого конвейра/спец-4.cdw
Привод пластинчатого конвейра/спец-5.cdw
Привод пластинчатого конвейра/спец1.cdw
