КОМПАС 3D 18

Разработка привода цепного конвейера

Белорусско - Российский университет , Кафедра "Основы проектирования машин" , Дисциплина "Детали машин" , Курсовой проект на тему "Проектирование привода цепного конвейера" , Могилев 2018

Исходные данные к расчёту следующие:
Срок службы редуктора 8 лет;
Окружное усилие на звёздочке Ft =5,7 кН;
Скорость ленты ν=0,7 м/с;
Шаг цепи Р=78,1 мм;
Число зубьев звёздочки z=15;
Расстояние между опорами L=125мм;
Угол наклона передачи к горизонту 60

CОДЕРЖАНИЕ

Введение 3
1 Энерго-кинематический расчет привода 5
1.1 Подбор электродвигателя 5
1.2 Определение нагрузочных характеристик на валах привода 6
2 Проектный расчет передач редуктора 9
2.1 Выбор материалов и расчет допускаемых напряжений 9
2.2 Проектный расчёт тихоходной передачи 12
2.3 Проектный расчёт быстроходной передачи 14
3 Проверочный расчёт передач редуктора 16
3.1 Проверочный расчёт тихоходной передачи 16
3.1.1 Проверочный расчёт передачи по контактным напряжениям 16
3.1.2 Проверочный расчёт передачи по напряжениям изгиба 17
3.2 Проверочный расчёт быстроходной передачи 18
3.2.1 Проверочный расчёт передачи по контактным напряжениям 18
3.2.2 Проверочный расчёт передачи по напряжениям изгиба 19
4 Расчет открытой передачи 21
5 Проектный расчёт валов привода 23
5.1 Проектный расчёт быстроходного вала 23
5.2 Проектный расчёт промежуточного вала 23
5.3 Проектный расчёт тихоходного вала 23
5.4 Проектный расчёт приводного вала 24
6 Обоснование и расчет основных размеров корпуса редуктора 25
7 Проверочный расчёт тихоходного вала 27
7.1 Определение реакций опор 27
7.2 Расчёт вала на усталостную прочность 28
8 Выбор и расчёт подшипников привода 33
8.1 Выбор подшипников привода 33
8.2 Проверочный расчёт подшипника 33
9 Выбор и расчёт шпоночных соединений привода 36
10 Выбор соединительных муфт 37
11 Обоснование и выбор смазочных материалов 38
Заключение 39
Список литературы 40

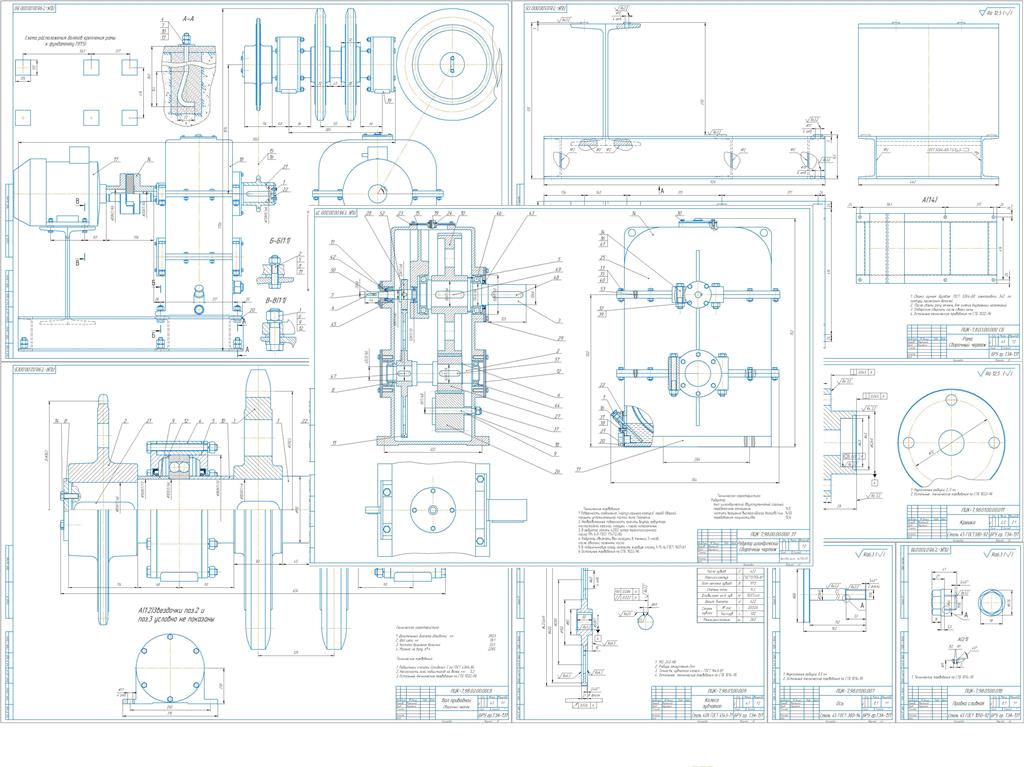

Состав: Редуктор (СБ), Рама (СБ), Привод скребкового конвейера (чертеж общего вида),Вал приводной (СБ),деталировка (вал, ось, колесо, крышка, пробка), спецификации, ПЗ Язык документа
