КОМПАС 3D 18

Редуктор цилиндрический двухступенчатый

Уральский федеральный Университет имени первого президента России Б. Н. Ельцина
Кафедра "Детали машин"
Курсовая работа по дисциплине " Детали машин"
На тему: " Редуктор цилиндрический двухступенчатый"
Екатеринбург 2016

Тяговое усилие F, кН 12
Скорость ленты V, м/с 0,8
Диаметр барабана D, мм 400
Режим работы средний нормальный
Продолжительность включения 25%
Срок службы в годах 6
Коэффициент использования
в течении суток 0,8
в течении года 0,6
Нагрузка нереверсивная

Темой данного курсового проекта является «Привод ленточного конвейера»
Редуктором называют механизм, состоящий из зубчатых передач, выполняемый в виде отдельного агрегата и служащий для передачи крутящего момента от вала двигателя к валу исполнительного механизма.
Проектируемый редуктор предназначен для передачи крутящего момента от вала электродвигателя к выходному валу редуктора и далее к рабочему механизму. Ведущий вал редуктора соединен с валом двигателя ременной передачей

ИСХОДНЫЕ ДАННЫЕ
ВВЕДЕНИЕ
1 ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ И КИНЕМАТИЧЕСКИХ ПАРАМЕТРОВ ПРИВОДА
2 РАСЧЕТ БЫСТРОХОДНОЙ СТУПЕНИ
3 РАСЧЕТ ТИХОХОДНОЙ СТУПЕНИ
4 ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ ВАЛОВ
5 ВЫБОР ПОДШИПНИКОВ КАЧЕНИЯ
6 УТОЧНЕННЫЙ РАСЧЕТ ТИХОХОДНОГО ВАЛА
7 ОПРЕДЕЛЕНИЕ ОСНОВНЫХ РАЗМЕРОВ КОРПУСА И РЕДУКТОРА
8 РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ
9 СМАЗЫВАНИЕ РЕДУКТОРА
БИБЛИОГРАФИЧЕСКИЙ СПИСОК

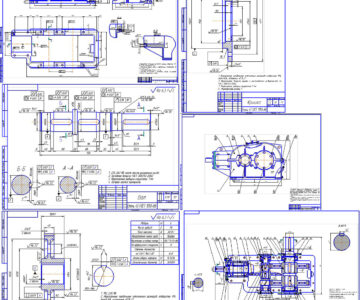

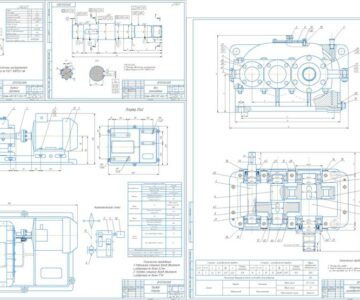

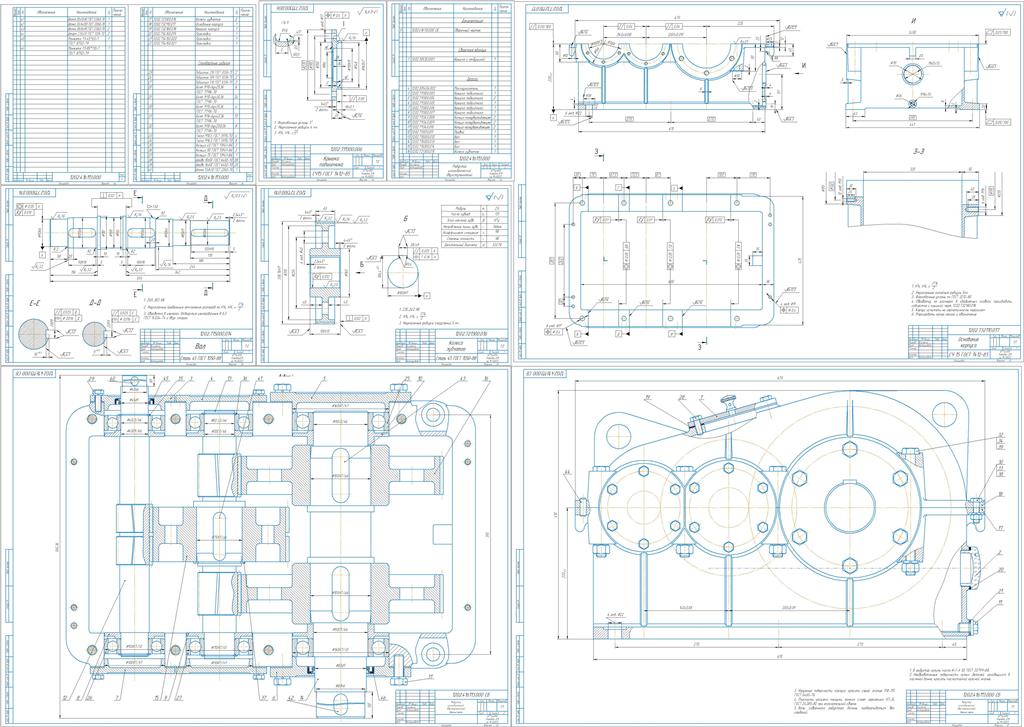

Состав: Редуктор вид 1 (СБ), Редуктор вид 2 (СБ), Деталировка( вал, колесо, крышка подшипника, основание), Эпюра 1,2,3, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Детали машин / Редуктор цилиндрический двухступенчатый

Просмотр файлов
Вал.cdw
Колесо.cdw
Крышка подшипника.cdw
Основание.cdw
ПЗ.doc
Редиктор вид 2.cdw
Редуктор вид 1.cdw
Спец СБ.spw
эпюра 1.cdw
эпюра 2.cdw
эпюра 3.cdw
