Редуктор цилиндрический трехступенчатый с раздвоенной промежуточной ступенью (u=18,5)

0
158
1228
3
0

Тульский государственный университет Кафедра электро и нанотехнологий Курсовой проект по дисциплине «Детали машин и основы конструирования» На тему «Расчет и проектирование редуктора цилиндрического трехступенчатого с раздвоенной промежуточной ступенью» Тула 2016

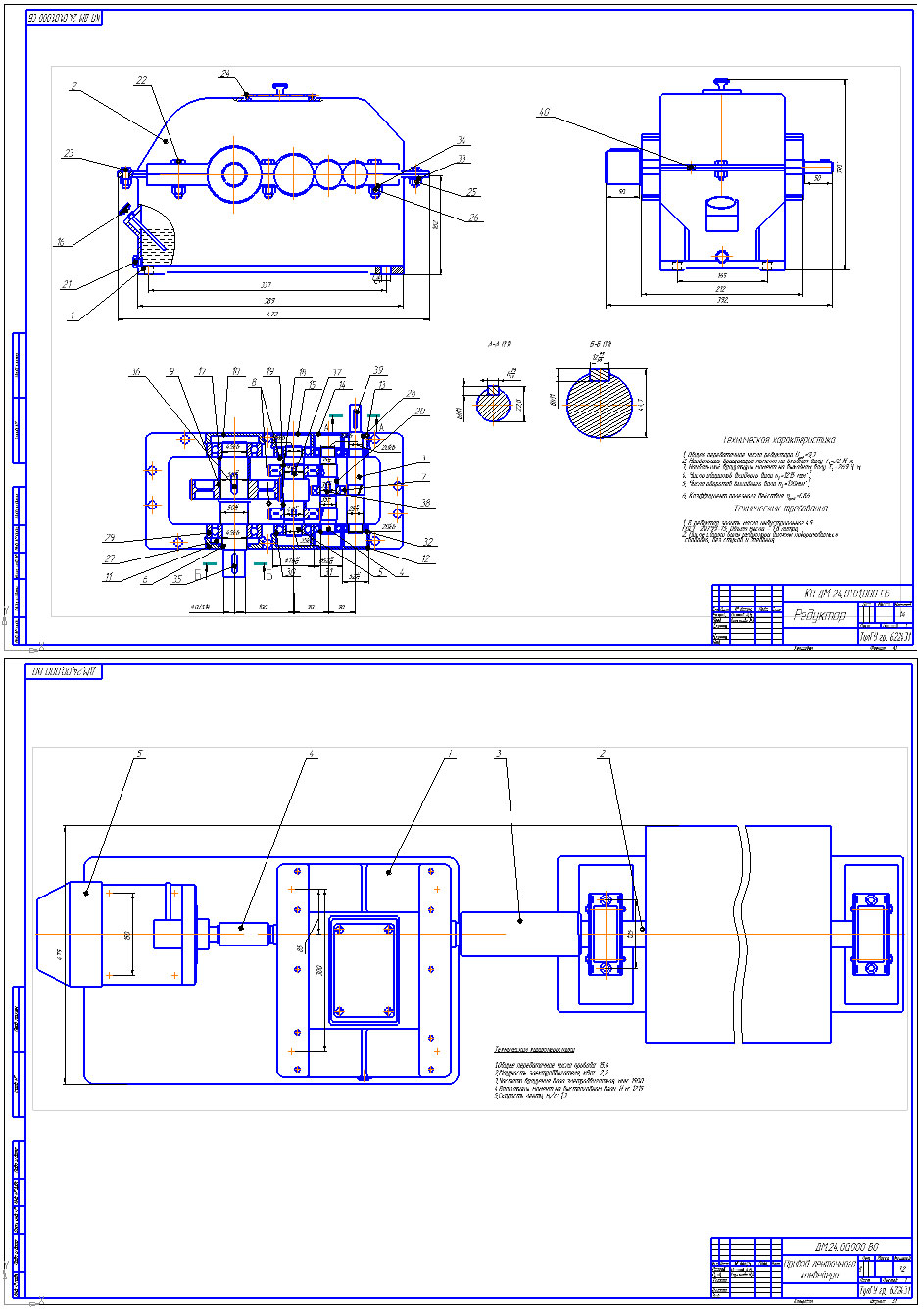

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель и трехступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора, приводной вал и 4 чертежа деталировки редуктора (вал тихоходный, шестерня, колесо, крышка подшипника). Курсовой проект содержит 3 листа формата А1, 4 листа формата А3, 5 спецификации, 55 страница пояснительной записки, содержащей 6 рисунков, 1 таблицу и 6 источников. Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения. Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления. Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.). Техническая характеристика привода: Электродвигатель асинхронный 90L4/14395 ГОСТ 28330-89 (мощность 2,2 кВт, частота вращения 1500 об/мин) Редуктор цилиндрический двухступенчатый (u=15,98) Частота вращения на выходном валу редуктора – 82,5 об/мин Общее передаточное число привода – 27,8 Вращающий момент на выходном валу - 269 Нм Техническая характеристика редуктора 1. Частота вращения быстроходного вала, об/мин 1500 2. Общее передаточное число редуктора 18,5 3. Передаточное число быстроходной ступени 6,3 4. Передаточное число тихоходной ступени 1,6 5. Вращающий момент на тихоходном валу, Нм 269



Дата
08.04.2016
Язык
Русский
Состав
Привод общего назначения (ВО), редуктор цилиндрический трехступенчатый (СБ), деталировка (вал, крышка подшипника, шестерня, колесо), спецификация на привод, спецификация на редуктор, ПЗ
Софт
КОМПАС-3D sp2 Как открыть?
Содержимое архива
  • КП _ОСИПОВ
    • Редуктор(2)15.xls
    • Редуктор(2)14.xls
    • Приводной вал.cdw
    • Безымянный.png
    • Редуктор(1)13.xlsx
    • Привод цепного13.xls
    • Приводной вал13.xls
    • 4 чертежа.cdw
    • Общий вид.cdw
    • Записка.docx
    • Редуктор.cdw
