Двухступенчатый редуктор со сдвоенной ступенью

Київський національний університет будівництва і архітектури
Кафедра основ професійного навчання
Курсовий проект з дисципліни Деталі машин
На тему Привод грузоподъемной лебедки
Расчет клиноременной передачи u.ред.=20, u.пас.=2,09
Київ-2016

1. Вибір електродвигуна………………………………………. 3
1.1. Визначення ккд приводу………………………………… .3
1.2. Визначення передаточного числа приводу та вибір двигуна…….3
2. Загальний розрахунок привода…………………………… 4
2.1. Уточнення передаточних чисел……………………….. .4
2.2. Визначення потужностей на валах…………………….. 5
2.3. Визначення частоти обертання валів…………………. .6
2.4. Визначення крутних моментів на валах приводу……. .6
3. Розрахунок першої ступені редуктора…………………… .7
3.1. Проектувальний розрахунок на контактну витривалість..7
3.2. Визначення основних параметрів передачі……………10
3.3. Перевірний розрахунок на витривалість при згині……11
4. Розрахунок другої ступені редуктора……………………..13
4.1. Проектувальний розрахунок на контактну витривалість……………………………………………………13
4.2. Визначення основних параметрів передачі………….15
4.3. Перевірний розрахунок на витривалість при згині.. 16
5. Розрахунок клинопасової передачі………………………..18
6. Компоновка редуктора…………………………………… .21
Списик використаної літератури ……………………………..23
F=6 кН
V=1 м/с
u.ред.=20

Технічні характеристики привода
1.Електродвигун 4А132S4У2
-потужність 7,5 кВт
-частота обертання 1455об/хв
2.Загальне передаточне число 41,88
3.Частота обертання веденого вала 696,17об/хв
4.Крутний момент на веденому валу 93,41 Н м

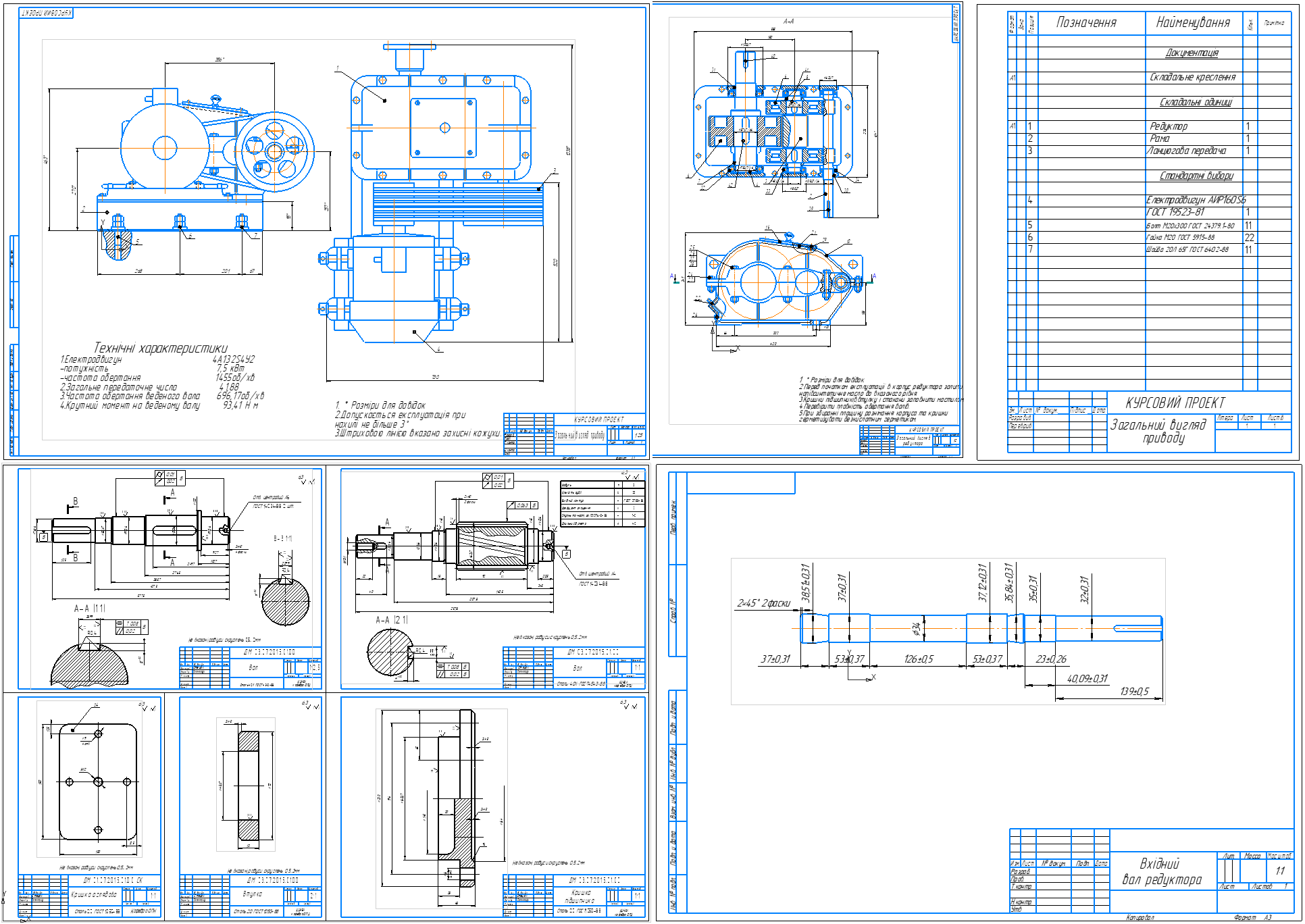

Состав: Специфікаця (Загальний вигляд приводу) Оглядова кришка ,Шестерня проміжного вала,Проміжний вал, Загальний вигляд приводу СБ,Вхідний вал редуктора, Деталювання (шестерня,кришка огрлядова, вал, втулка, кришка підшипника) Язык документа

Софт: КОМПАС-3D 17 SP1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Двухступенчатый редуктор со сдвоенной ступенью

дма\4 лист В.cdw
дма\Аркуш 1 В.cdw
дма\аркуш 2 В.cdw
дма\аркуш 3 В.cdw
дма\Вхідний
дма\дм.docx
дма\Оглядова кришка а
дма\Проміжний вал а
дма\Специфік А
дма\СПЕЦИФІКАЦІЯ а
дма\Шестерня проміжного вала а
дма
