Севастопольский национальный технический университет
кафедра автоматизации технологических процессов производств
курсовой проект по дисциплине "Теория автоматического управления. Часть 3"
На тему "Расчет и проектирование ЭМС переменного тока"
Севастополь 2012
Курсовая работа посвящена моделированию и синтезу электромеханической системы (ЭМС) переменного тока. Конечным этапом курсовой работы является разработка конструкции электромеханической системы и ее электрической принципиальной схемы. Моделирование ЭМС основано на использовании ЭВМ для достижения более точного результата.

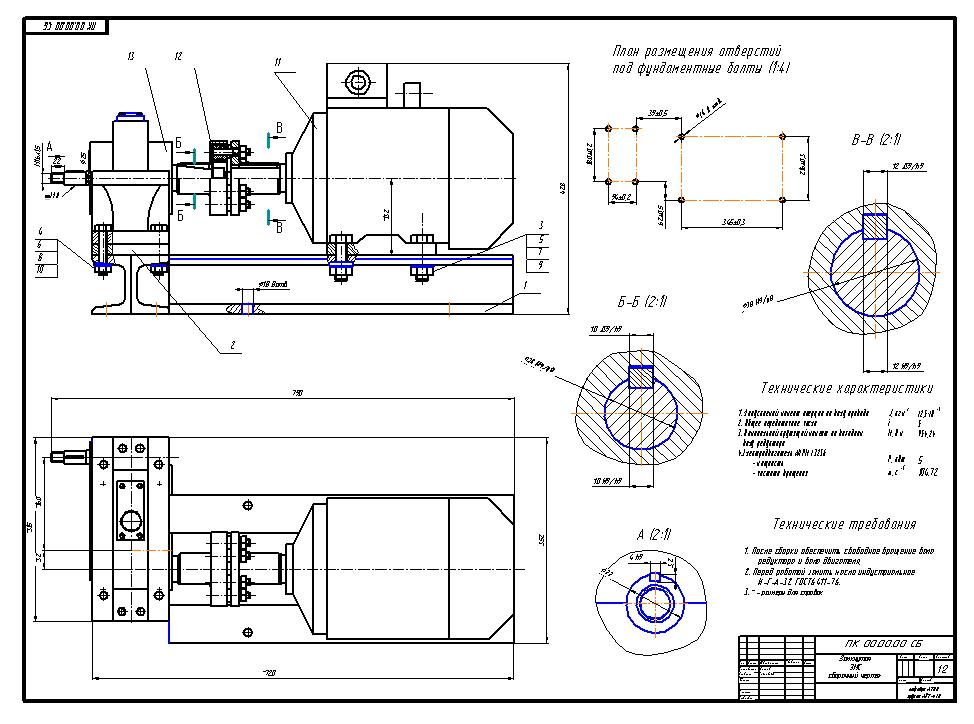

В состав графической части курсовой работы входят 3 листа: на первом листе формата А1 выполняется сборочный чертеж электромеханической системы (состоящей из двигателя, редуктора, муфты и основания); - на втором листе формата А1 представляется структурная схема, алгоритм моделирования системы, графики переходных процессов, механические и регулировочные характеристики; - на третьем листе формата А3 изображается схема электрическая принципиальная.
Технические характеристики:
1. Допускаемый момент инерции на валу привода 12,5∙10
2. Общее передаточное число 5
3. Номинальный крутящий момент на выходном валу редуктора 954,24
4.Электродвигатель АИРМ 132S6
- мощность 5
- частота вращения 104.72
