Кривошипно-шатунный механизм в виде одноступенчатого редуктора, его кинематический и силовой анализ.

«Крымский федеральный университет
им. В.И. Вернадского»
Академия биоресурсов и природопользования
очная форма обучения
Факультет механизации производства и технологии переработки с/х продукции
Курсовой проект по дисциплине:
“Прикладная механика”
на тему: "Кинематический и силовой анализ одноступенчатого редуктора"
Симферополь, 2015

1) Выполнить кинематический и силовой анализ механизма
Исходные данные: Pm= 5кВт; W=3,9 π рад/с
Размеры звеньев: LОА=0,1 м; LАВ=0,3 м; LO1B=0,2 м; Lоо1=0,4 м; LАC=0,1 м; LX=0 м; β=120
Сила производственного сопротивления 400 Ньютонов.q=20 кг/м;
Частота вращения кривошипа 250 об/мин
2) Спроектировать одноступенчатый редуктор

Содержание
1. Структурный анализ механизма
1.1. Определение числа начальных звеньев заданного механизма
1.2. Определение степени подвижности и доказательство структурности заданного механизма
1.3. Разложение заданного механизма на условный механизм I-класса и структурную группу
1.4. Определение вида, класса и порядка структурной группы
1.5. Определение вида, класса и механизма в целом
2. Кинематический анализ механизма
2.1 Построение планов положений механизма
2.2 построение кинематических диаграмм
2.2.1 Построение графика перемещений
2.2.2 Построение графика скоростей
2.2.3 Построение графика ускорений
3.Графоаналитический метод исследования механизма
3.1 Определение скоростей характерных точек графоаналитическим методом
3.2. Определение ускорений графоаналитическим методом
5. Рычаг Н.Е. Жуковского
6. Силовой анализ методом планов
7. Расчет редуктора
Вывод

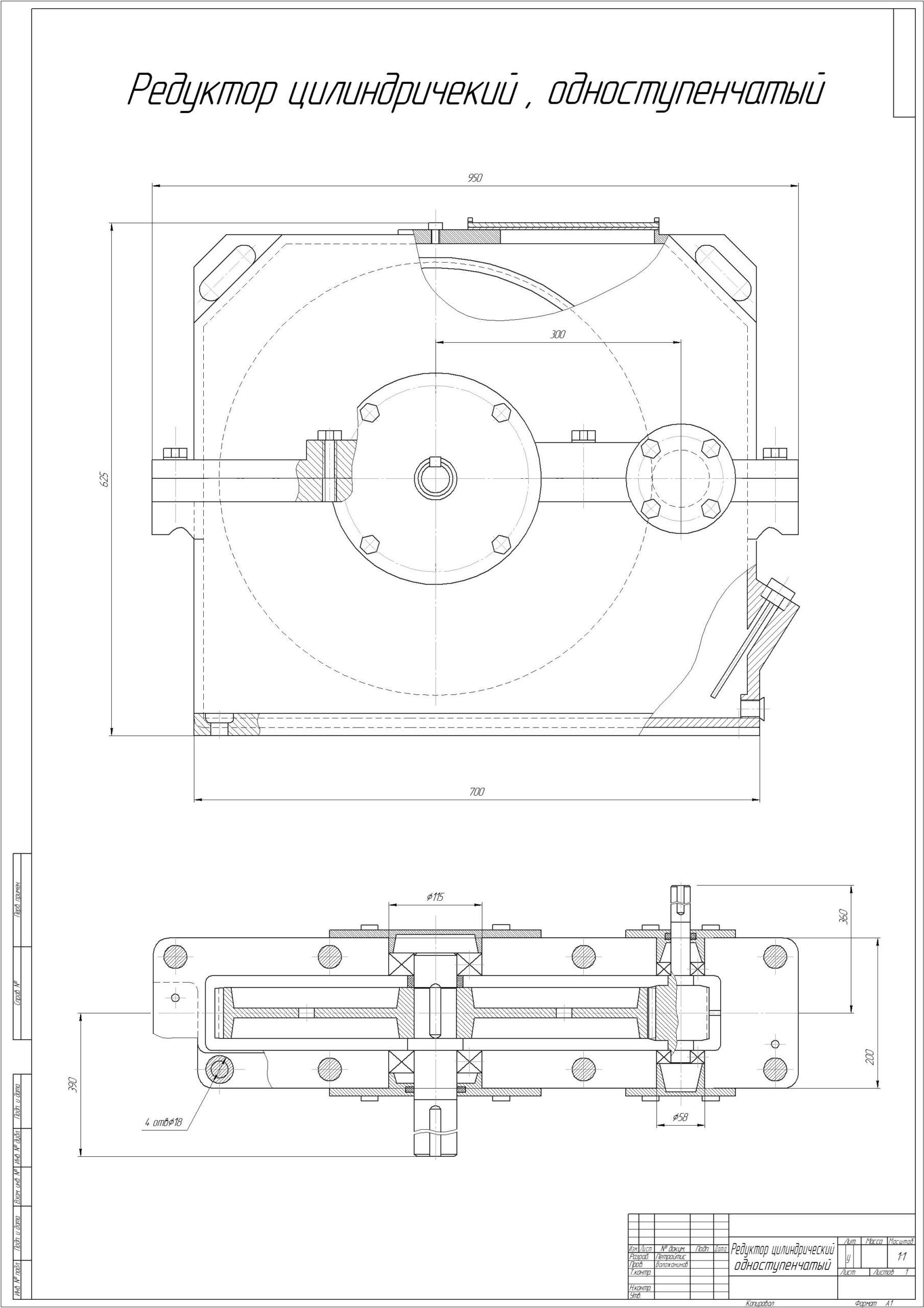

Состав: Редуктор цилиндрический одноступенчатый Язык документа

Софт: КОМПАС-3D 14 SP1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Кривошипно-шатунный механизм в виде одноступенчатого редуктора, его кинематический и силовой анализ.

РАСЧЕТНАЯ ЧАСТЬ.docx
1 .cdw
2 .cdw
3 .cdw
