Механический привод технологического оборудования

УО "Полоцкий Государственный Университет",
Кафедра механики,
Дисциплина: "Прикладная механика",
Тема: "Механический привод технологического оборудования"
Новополоцк 2014 год

Спроектирован механический привод. Выбран электродвигатель, выбран редуктор конический, рассчитана коническая передача, цепная передача, выбрана муфта, расчет валов, подшипников, муфты, креплений, выбор смазки, расчет рамы и т.д.

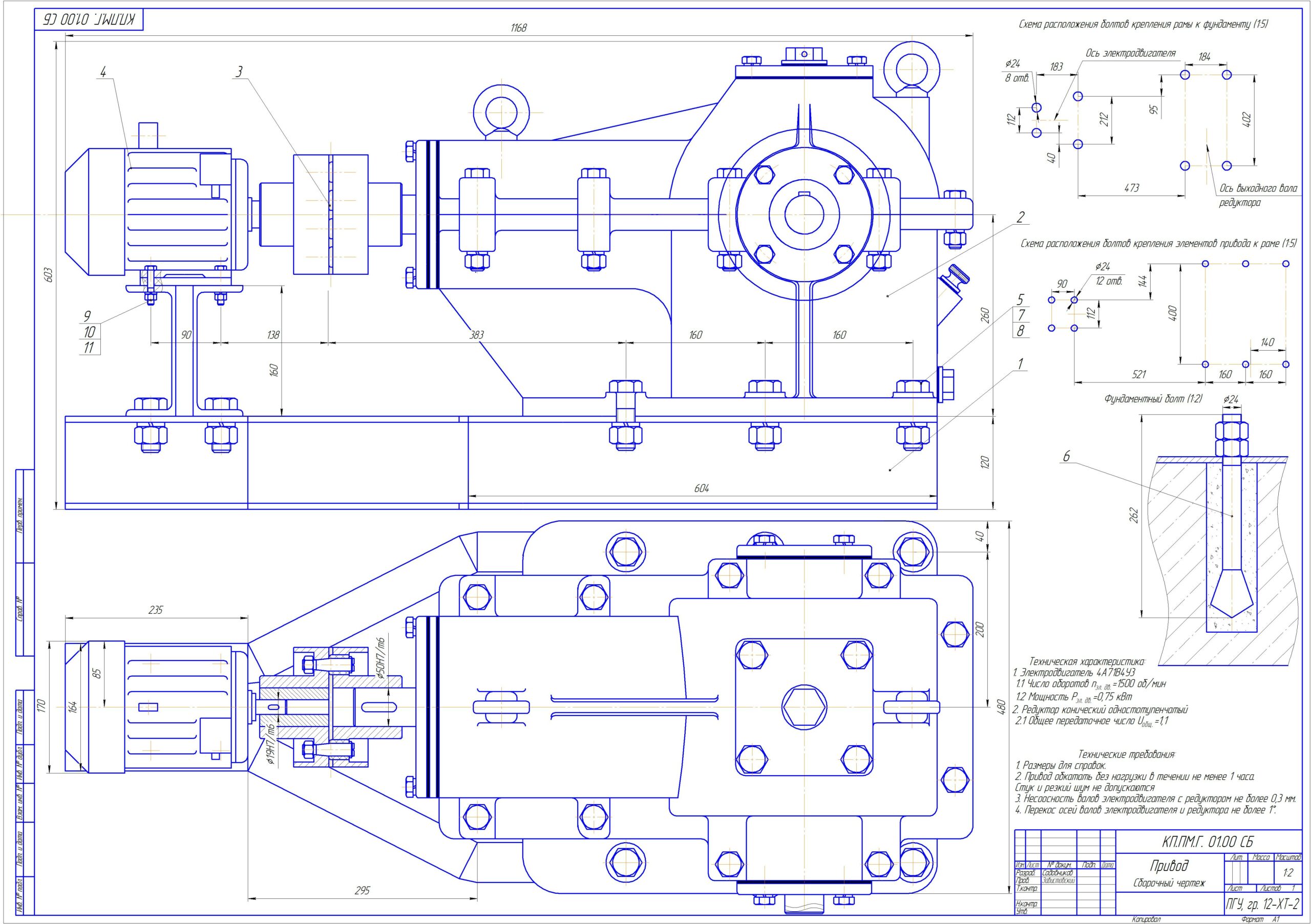

Графическая часть содержит 3 чертежа А1: Общий вид привода, редуктор, деталировка(верхняя крышка редуктора),
Чертеж А2 - деталировка (зубчатое колесо и вал).
Чертеж А4 - деталировка муфты.
Записка содержит 30 листов А4.

Техническая характеристика:
1. Электродвигатель 4А71В4У3
1.1 Число оборотов n =1500 об/мин
1.2 Мощность P =0,75 кВт
2. Редуктор конический одностотупенчатый
2.1 Общее передаточное число U =1,1

Состав: Общий вид (ВО), Спецификация, Редуктор (СБ), Спецификация, Деталировка (крышка редуктора, зубчатое колесо, вал, муфта), РПЗ Язык документа

Софт: КОМПАС-3D 12

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Механический привод технологического оборудования

детали машин курсач\валы.docx
детали машин курсач\деталировка 1.cdw
детали машин курсач\деталировка 2-3.cdw
детали машин курсач\деталировка 4.cdw
детали машин курсач\записка.docx
детали машин курсач\Министерство образования Республики Беларусь.docx
детали машин курсач\общий вид.cdw
детали машин курсач\подшипники.docx
детали машин курсач\рама.docx
детали машин курсач\редуктор.cdw
детали машин курсач\Содержание.docx
детали машин курсач\спецификация привода.spw
детали машин курсач\Спецификация Редуктор.spw
детали машин курсач
