Механический привод узла технологического оборудования

Полоцкий государственный университет
Кафедра механики
Курсовая работа по дисциплине Прикладная механика
на тему: Механический привод узла технологического оборудования
Новополоцк 2014

Исходные данные:
Мощность на приводном валу: Рпр= 1,6 кВт
Частота вращения приводного вала: nпр=80 об/мин
Требуемая долговечность привода: Lh=15500 ч
Редуктор червячный с нижним червяком
Передача зубчатой цепи
Муфта соединительная- 2 шт.
Режим работы – нормальный
Сменность – односменный
СОДЕРЖАНИЕ
Введение
1. Кинематические расчёты
2. Выбор типового редуктора
3. Расчёт цепной зубчатой передачи
4. Расчёт червячной передачи
5. Выбор подшипников
6. Подбор муфт
7.Расчет шпоночных соединений
8. Технический расчёт рамы
9. Выбор системы смазки и уплотнений
10. Описание устройства и работы привода
Заключение
Литература

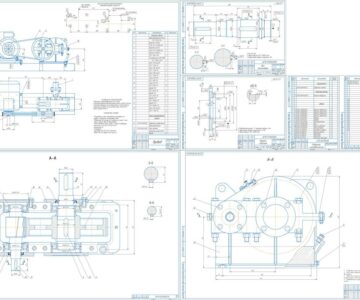

Состав: Привод(П),Редуктор(Р), Спецификация. Язык документа

Софт: КОМПАС-3D 13SP2

Файлы:

Каталог / Машиностроение и механика / Детали машин / Механический привод узла технологического оборудования

Мой(Д5)/
Мой(Д5)/1подшипниковый узел.bak
Мой(Д5)/1подшипниковый узел.cdw
Мой(Д5)/~$й Курсач(Д5).doc
Мой(Д5)/Мой Курсач(Д5).doc
Мой(Д5)/Привод.bak
Мой(Д5)/Привод.cdw
Мой(Д5)/Спецификация.bak
Мой(Д5)/Спецификация.frw
