«Воронежский государственный лесотехнический
университет имени Г.Ф. Морозова»
Кафедра механизации лесного хозяйства и проектирования машин
Курсовой проект по учебной дисциплине «Детали машин и подъемно-транспортные устройства»
На тему: Проектирование механического привод общего назначения с червячным редуктором
Воронеж 2023
Реферат
Тематика данного курсового проекта имеет вид комплексной инженерной задачи, включающей кинематический анализ, расчет конической и цилиндрической передач, расчет валов на прочность и кручение, расчет шпоночных и шлицевых соединений, подбор подшипников, выбор смазочных материалов.
Исходные данные необходимые для проектирования:
Мощность на выходном валу 6,1 кВт;
Частота вращения выходного вала 12 об/мин.

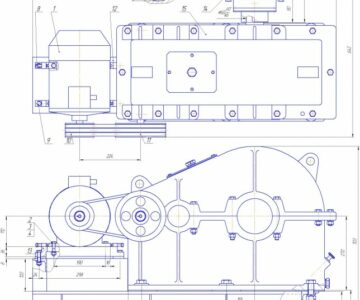

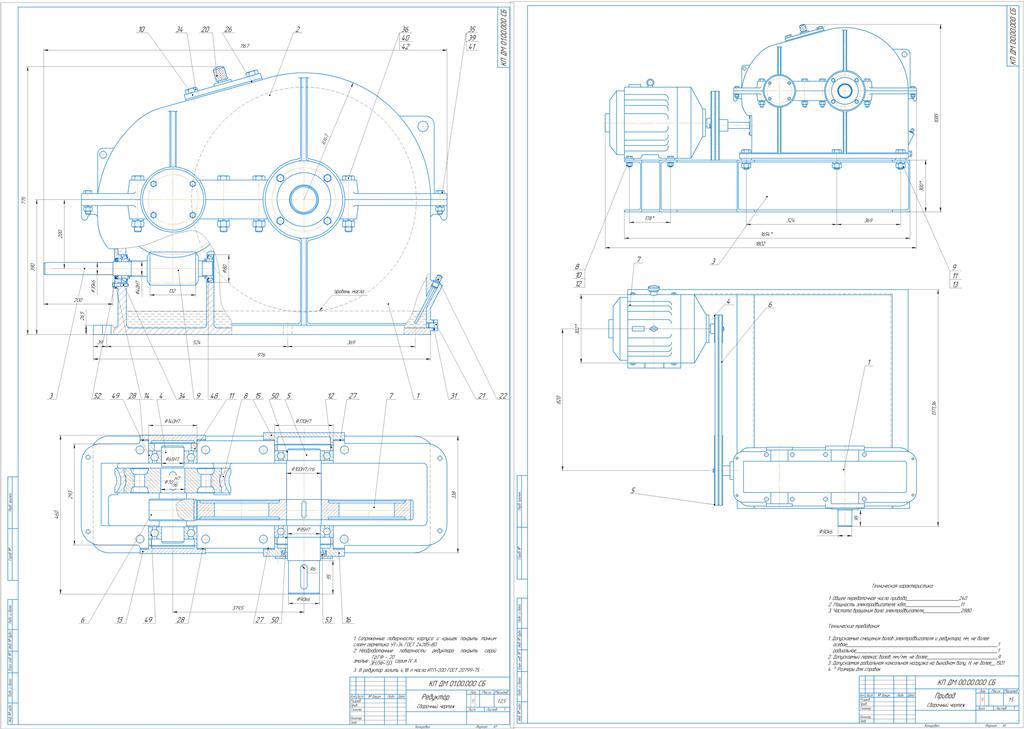

В результате выполнения курсового проекта был спроектирован червячный редуктор, крутящий момент на редуктор передается при помощи электродвигателя, через клиноременную передачу, по полученным расчётам выбраны валы, подшипники. Также были разработан чертеж редуктора, привода редуктора и составлена спецификация.
Оглавление
Введение 4
1 Выбор электродвигателя и кинематический расчет привода 6
2 Расчет закрытой червячной передачи 7
3 Тепловой расчет червячного редуктора 11
4 Выбор смазки 12
5 Расчет цилиндрической передачи 12
6 Выбор смазочных материалов 19
7 Расчет ременной передачи 20
8 Расчет вала 22
9 Выбор подшипников 23
Заключение 24
Список литературы 25
