КОМПАС 3D 18

Проектирование червячного редуктора

«Ижевский государственный технический университет имени М.Т. Калашникова»
Кафедра «Управление качеством»
Курсовой проект по дисциплине «Детали машин и основы конструирования»
на тему: «Проектирование червячного редуктора»
Ижевск 2017

Содержание
Введение 3
1. Кинематический расчет 5
2. Расчет червячной передачи 7
3. Расчет клиноременной передачи 12
4. Расчет валов 16
5. Подбор подшипников 21
6. Шпоночное соединение 23
7. Эскизная компоновка редуктора 24
Список использованных источников
Приложение

Исходные данные:
1. Скорость ленты V 0,7 м/c
2. Диаметр барабана d 360 мм
3. Усилие на ленте F 2,9 кН
4. Типовой режим нагружения- III
5. Расчетная схема привода (рисунок)

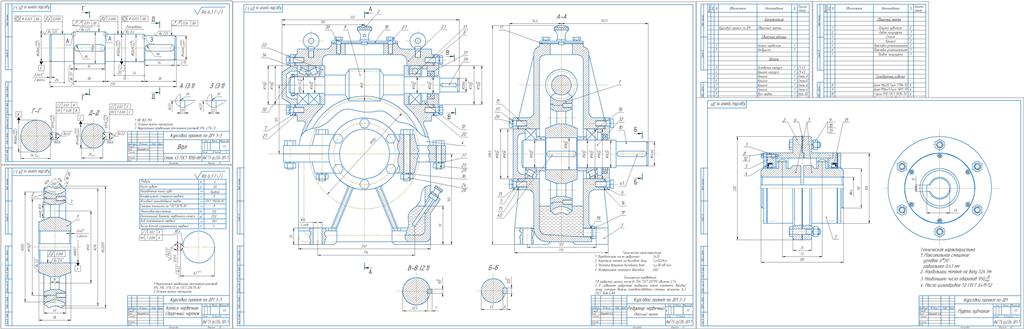

Графическая часть содержит чертеж деталей "вал", "червячное колесо", зубчатую муфту, червячный редуктор

Состав: Вал, зубчатая муфта, червячный редуктор (СБ), червячное колесо,спецификации, пояснительная записка Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование червячного редуктора

Спецификация зубчатой муфты.cdw
Спецификация редуктора 1.spw
Червячное колесо.cdw
Червячный редуктор.cdw
Вал.cdw
Зубчатая муфта.cdw
Пояснительная записка. Проектирование червячного редуктора.docx
Спецификация редуктора 2.spw
