Расчет и проектирование привода конвейера. Червячный редуктор.

Белорусский национальный технический университет.
Кафедра детали машин
Курсовой проект по дисциплине “Прикладная механика”
На тему: "Расчет и проектирование привода конвейера"
Минск 2014

В данном проекте рассматривается расчет и проектирование привода конвейера. Произведён расчет одноступенчатого червячного редуктора с верхним расположением червяка и открытой цепной передачи.
Графическая часть содержит:

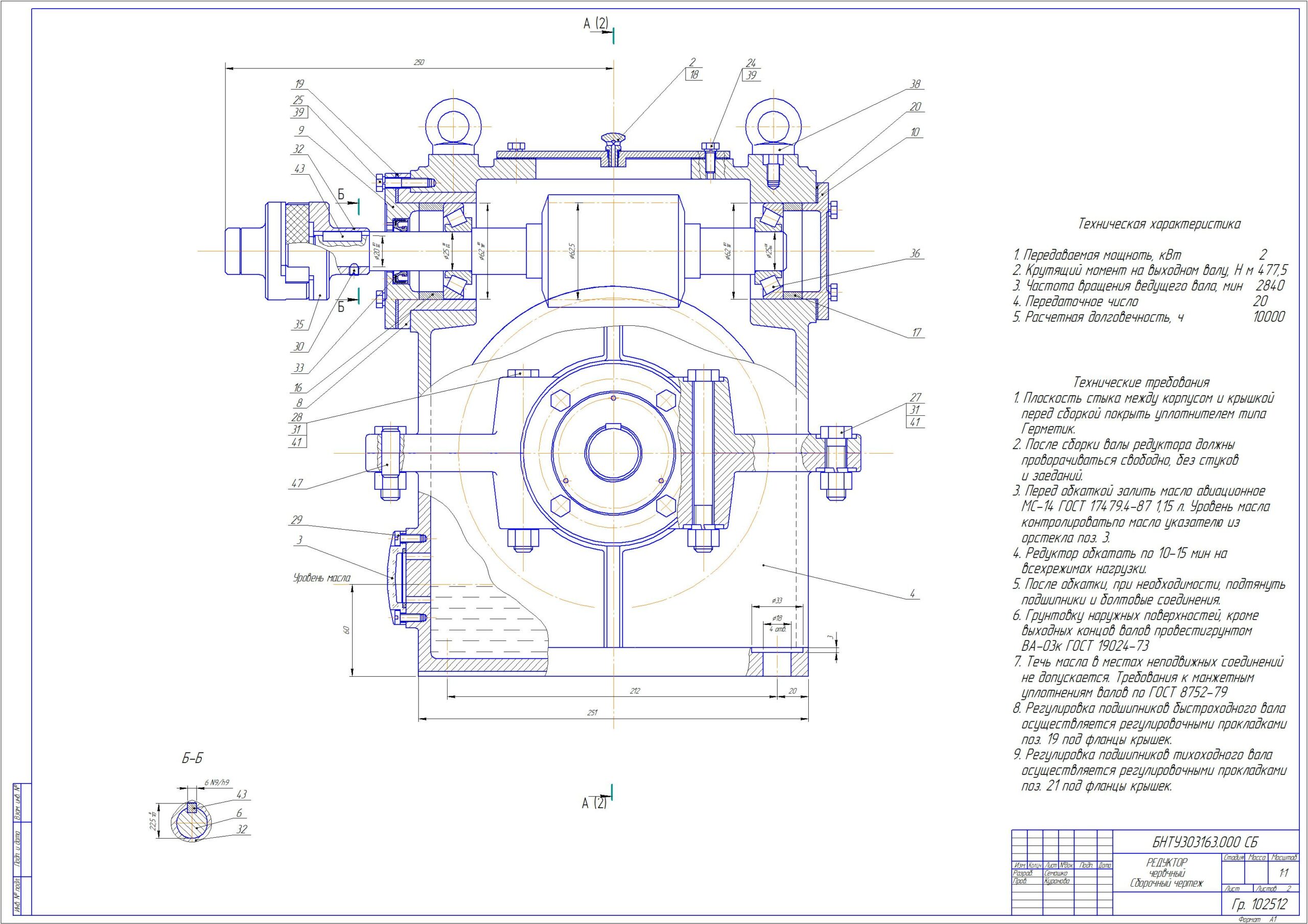

1) 2 листа формата A1 (сборочный чертеж, разрез);
2) 2 листа формата А3 графической части (Деталировка: Вал+Червячное колесо);
3) 35 страниц пояснительной записки (Все необходимые расчеты+эпюры);
4) Спецификация

Технические характеристики одноступенчатого червячного редуктора:
Передаваемая мощность 2кВт;
Крутящий момент на выходном валу 477,5 Н*м;
Частота вращения ведущего вала 2840 мин;
Передаточное число 20;
Меж осевое расстояние 130 мм;
Расчетная долговечность 10 000 ч;

Курсовой проект защищен на 10 из 10.

Состав: Червячный редуктор (СБ), Разрез, Деталировка (Тихоходный вал, Червячное колесо), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Расчет и проектирование привода конвейера. Червячный редуктор.

Сборочный.cdw
Семашко.docx
Спецификация v3.spw
Вал.cdw
Колесо.cdw
Разрез.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

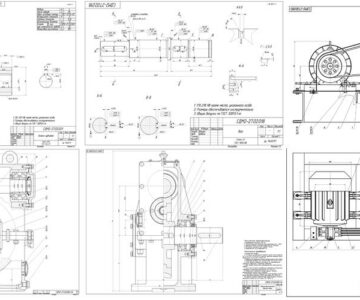

Еще чертежи и проекты по этой теме:
