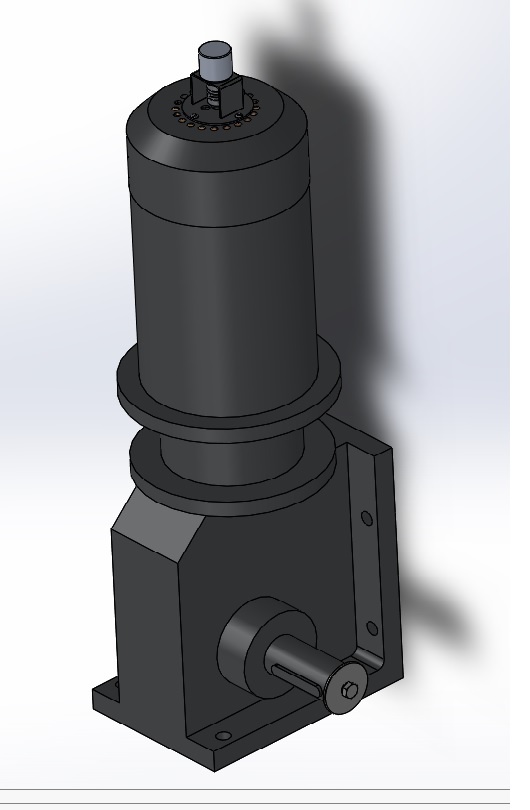

Мотор-редуктор К77 с установленным энкодером DELTA. Указан вариант установки энкодера на вал электродвигателя. Данный способ подойдет для любого электромотора.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Редукторы -
- Мотор-редуктор К77 с установленным энкодером DELTA
Мотор-редуктор К77 с установленным энкодером DELTA
0
1
349
9
1
20
Сообщить о проблеме
Автор
Andreyyy323
Дата
21.05.2019
Язык
Русский
Состав
3D сборка (габаритная модель)
Софт
SolidWorks 16
Как открыть?
Отзывов пока нет
Содержимое архива
-
Опора стакана энкодера_1.SLDPRT
-
-Вал энкодера 6х6_1.SLDPRT
-
Скоба стакана энкодера_1.SLDPRT
-
Крыльчатка моторредуктора_1.SLDPRT
-
Мотор-редуктор КВ77 в сборе_1.SLDASM
-
-Энкодер DELTA - ES3-11LG6841_1.SLDPRT
-
Стакан энкодера_1.SLDASM
-
Мотор-редуктор КВ77-51,18-28-4-М2_1.SLDPRT
-
Вал энкодера торцевой_1.SLDPRT
-
-Муфта энкодера SRB_22C 6х6_1.SLDPRT
-
М_р К77 с установленным энкодером.png
-
Крышка двигателя моторредуктора_1.SLDPRT
-
-Шайба вала К47_1.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
