Мотор-редуктор МЦ2С
Цилиндрический одноступенчатый соосный мотор-редуктор МЦ2С. Передаточное отношение i=20,3.
Используется для привода элементов механического оборудования.
Техническая характеристика
1. Вращающий момент на тихоходном валу, Нм 121
2. Передаточное число мотор-редуктора 20,3
3. Частота вращения вала электродвигателя, об/мин 2900
4. Частота вращения выходного вала, об/мин 143
5. Масса мотор-редуктора, кг 105
6. Мощность электродвигателя, кВт 7,5
7. Объем заливаемого масла, л 0.84

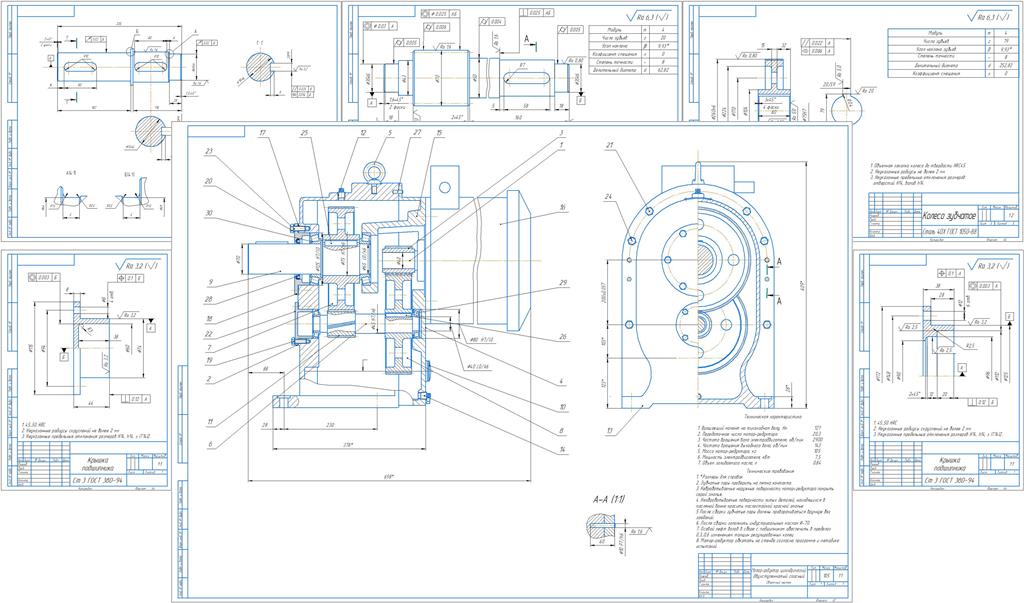

Состав: Редуктор СБ, Спецификация, Деталировка (валы, крышки, зубчатое колесо)
Софт: КОМПАС-3D 16.1
