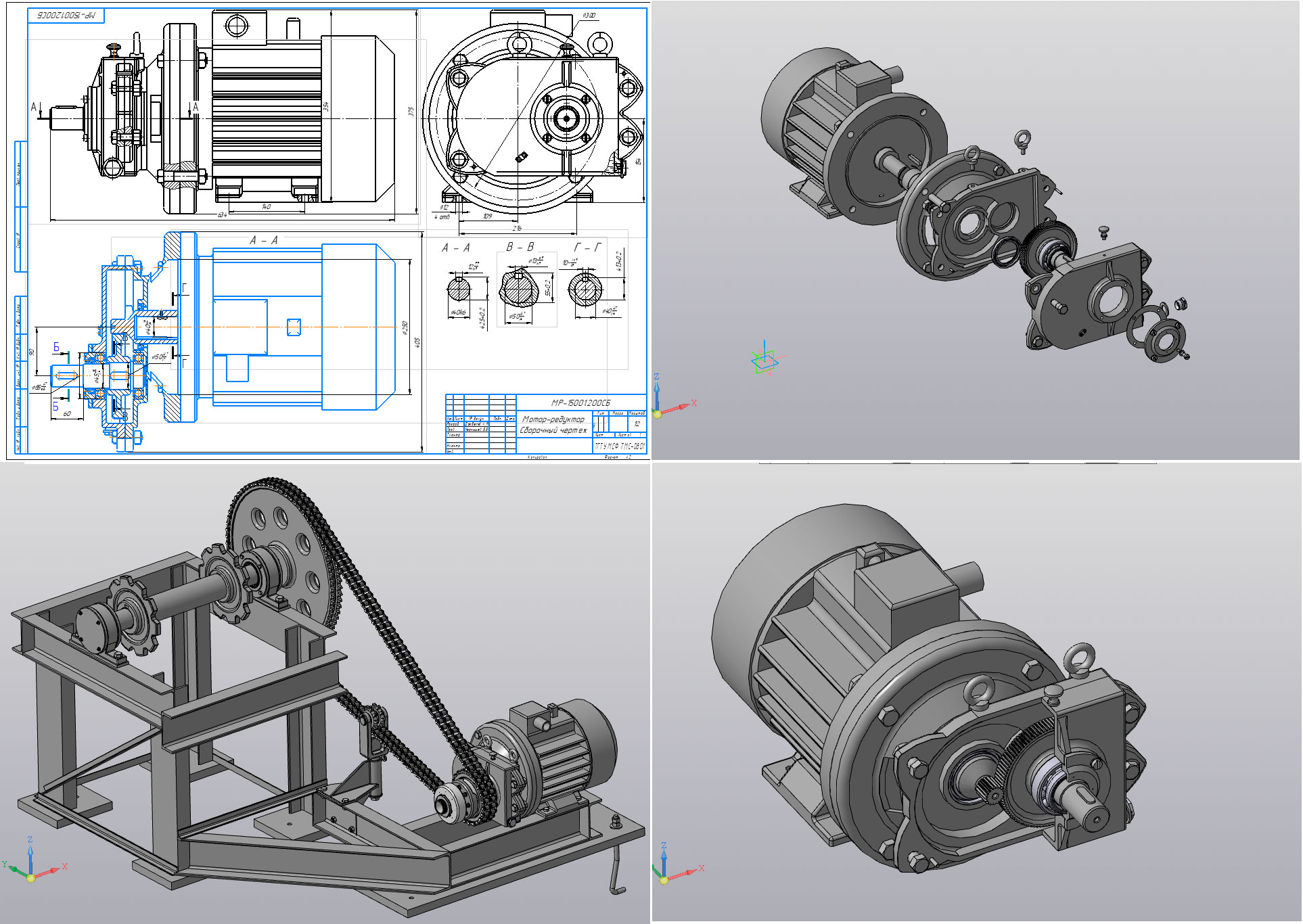

топ За месяцПривод на пластинчатый конвейер с мотор-редуктором
Тверской Государственный технический университет "ТвГТУ"
Кафедра «Теория механизмов и машин и деталей машин»
Курсовой проект по деталям машин на тему: «Пластинчатый конвейер»
Тверь 2014 г.
Технические характеристики
1. тип двигателя - 132S6
мощность P=3 кВт
частота вращения n=960 об/мин
2. Частота вращения быстроходного вала n=960 об/мин
3. Частота вращения выходного вала n=139.9 об/мин
4. Передаточное отношение редуктора i=6,86
5. Крутящий момент на выходном валу Т=198.99 Н∙м
z1 17
z2 103
m 1,5 мм
Содержание 2
Введение 3
1.Структурный синтез и сравнительный анализ альтернативных вариантов передаточного механизма 10
2.Энергетический, кинематический и силовой расчет привода 11
2.1.Подбор двигателя и уточнение передаточного отношения. Эскиз двигателя и таблица его геометрических параметров 11
2.2.Определение частот вращения и крутящих моментов валов привода 12
2.3.Определение ресурса и суммарного количества циклов напряжений на ступенях циклограммы 13
3.Проектирование двухступенчатого редуктора приводной станции 14
3.1 Назначение материалов зубчатых колес ступеней редукторов и определение допускаемых напряжений 14
3.1.1. Цепная передача 18
3.1.2. Быстроходной ступени 24
3.2.Проектные и проверочные расчеты цилиндрических передач 25
3.2.1.Цепной передачи 25
3.2.2. Быстроходной ступени 31
3.3.Проектирование основных элементов редуктора. Компоновка редуктора 33
3.3.1.Предворительное конструирование зубчатых колес 33
3.3.2.Проектный расчет и предварительное конструирование валов редуктора 34
3.3.3.Конструирование корпуса редуктора и основных его элементов 34
3.4.Смазка элементов редуктор 35
3.5.Разработка расчетных схем валов с опорами и их расчет 36
3.5.1.Проверочный расчёт тихоходного вала 36
3.5.2.Расчётп подшипников 43
3.5.3.Проверочный расчёт шпонок 44
3.6.Силовой и прочностной расчёт кулачковой муфты 45
3.7.Проектирование приводного вала 49
3.8.Проектирвание приводной звёздочки 50
Библиографический список 54
Состав: 3D сборка, Общй вид, Пояснительная записка
Софт: КОМПАС-3D 14
