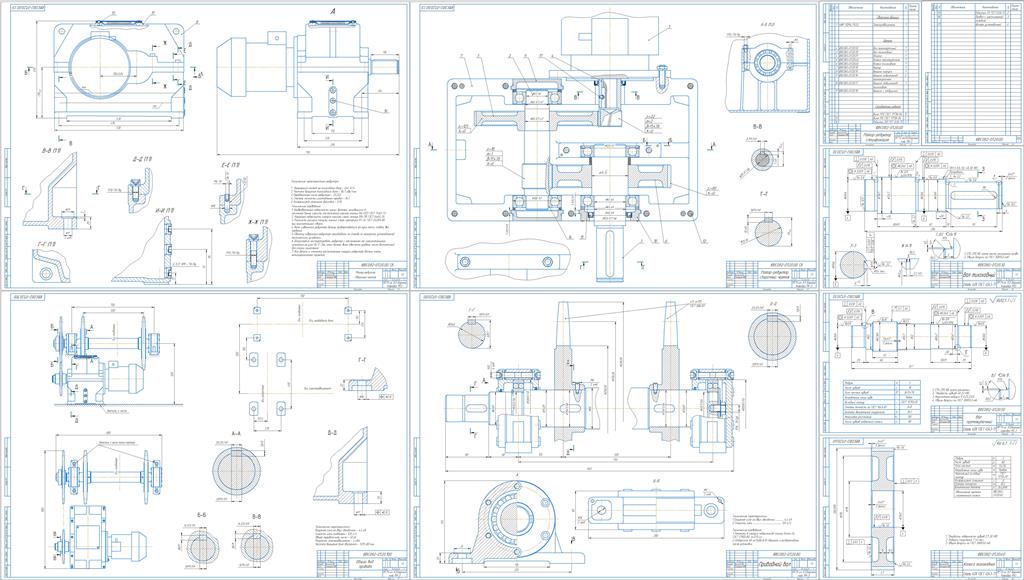

Привод пластинчатого транспортера с цепной передачей и двухступенчатым мотор-редуктором ЮВС-082

Московский государственный технический университет им. Н.Э. Баумана
Кафедра Детали машин
Курсовой проект по деталям машин
На тему: "Двухступенчатый цилиндрический косозубый мотор-редуктор, выполненный по соосной схеме и цепной передачей от редуктора к приводному валу мотор-редуктора для пластинчатого транспортера
Москва, 2021 год

Технические требования:
1) Типовой режим нагружения 2
2) Расчетный ресурс 10000 часов
3) Изготовление серийное, 1000 штук в год
4) Цепь тяговая ГОСТ 588-81, тип 1, исполнение 1
Исходные данные:
1) Окружная сила на двух звездочках Ft = 4,4 кН
2) Скорость цепи V = 0,8 м/с
3) Шаг цепи транспортера P = 125 мм
4) Число зубьев звездочки Z = 9
5) Высота расположения оси H = 500 мм

Оглавление
Введение 3
Техническое задание 4
1. Подготовка исходных данных и выбор электродвигателя 5
2. Расчет передач 7
2.1. Расчет двухступенчатого косозубого цилиндрического редуктора выполненного по соосной схеме. 7
3. Эскизное проектирование 9
3.1. Проектные расчеты валов 9
3.1.1. Тихоходный вал 9
3.1.2. Промежуточный вал 9
3.2. Выбор типа и схемы установки подшипников 10
3.3. Составление компоновочной схемы 11
3.4. Определение расстояния между деталями и корпусом и диаметров болтов. 11
3.5. Конструирование корпуса и крышки корпуса 12
4. Расчет соединений 14
4.1. Шпоночные соединения 14
4.1.1. Тихоходный вал 14
4.1.2. Приводной вал 15
4.2. Соединения с натягом 16
4.2.1. Тихоходное колесо 16
5. Расчет валов на прочность 19
5.1. Расчет приводного вала на прочность 19
6. Расчет подшипников качения на заданный ресурс 21
6.1. Подшипники приводного вала 21
7. Выбор смазочных материалов и системы смазывания 22
Список использованной литературы 26
