Одноступенчатый червячный редуктор u=21

МГТУ им. Н.Э. Баумана
Кафедра "Детали машин"
Курсовой проект по дисциплине "Детали машин"
На тему: "Привод цепного транспортера"
Москва 2020

В данной работе спроектирован привод цепного транспортера с одноступенчатыми червячным редуктором и цепной передачей.

Технические характеристики редуктора:
1. Вращающий момент на выходном валу, Нм......................725,3
2. Частота вращения входного вала, мин........................709,0
3. Общее передаточное число....................................21
4. Степень точности изготовления передачи......................8-В
5. Коэффициент полезного действия, %...........................85,5

Техническая характеристика привода
1. Мощность электродвигателя, P = 3 кВт
2. Частота вращения вала электродвигателя n = 709 мин.
3. Общее передаточное число привода u = 42.
4. Тяговое усилие на ленте транспортера F = 6 кН.
5. Скорость цепи v = 0,315 м/с.

Разработаны:

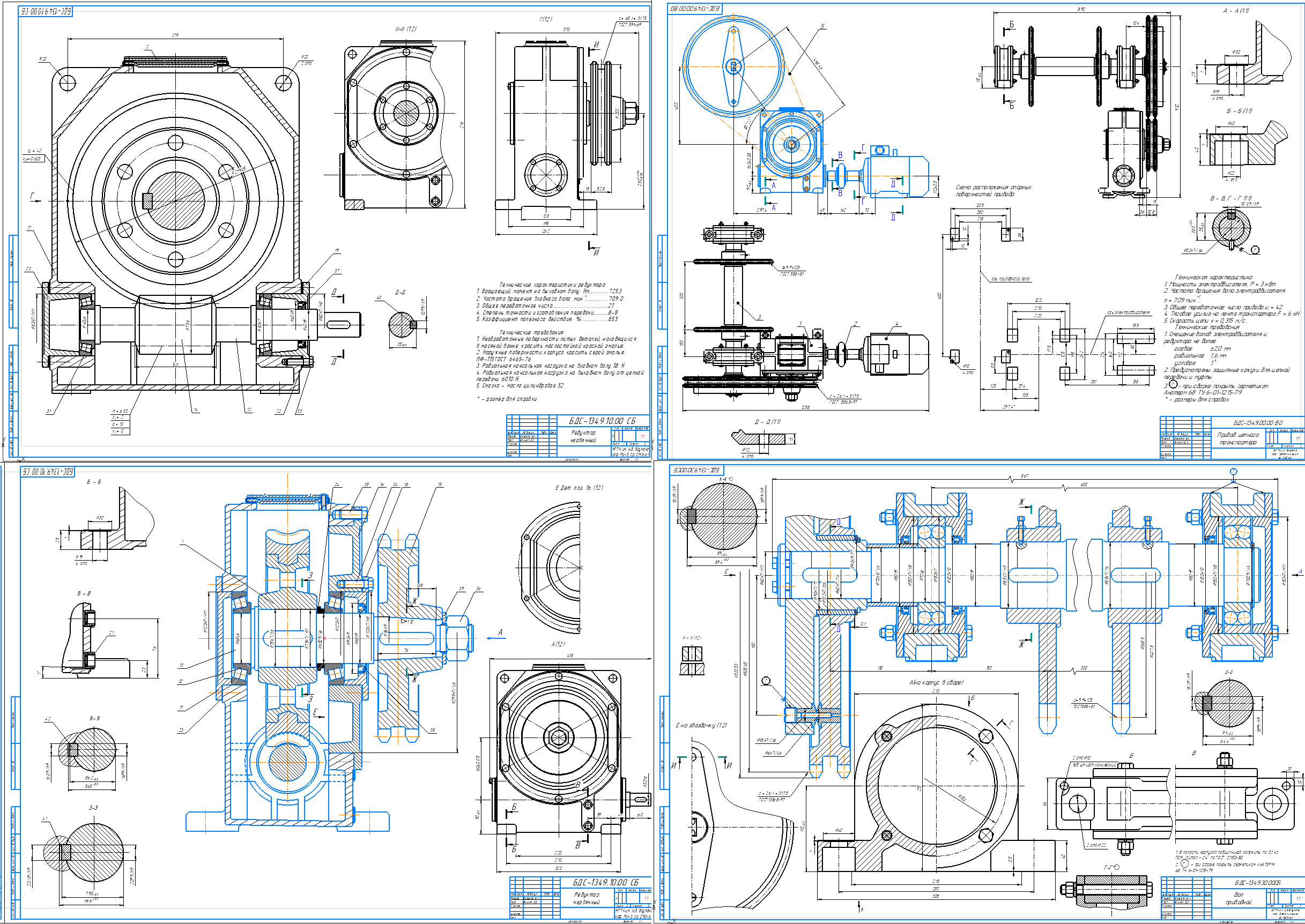

1) Общий вид привода
2) Редуктор
3) Чертежи некоторых деталей привода
4) Муфта
5) Приводной вал с предохранительным устройством в ведомой звёздочке цепной передаче

Исходные данные:
-Окружная сила 6 кН
-Скорость цепи 0,315 м/с
-Число зубьев тяговой звёздочки 9
-Шаг тяговой цепи 125 мм
-Цепь № М180
-Высота от пола до оси приводного вала 300 мм
-Расстояние между тяговыми звёздочками 300 мм

Содержание
1. Кинематический расчёт привода
2. Расчёт зубчатых передач
2.1. Выбор варианта редуктора
2.2. Проектный расчёт
3. Эскизное проектирование
3.1. Проектные расчёты валов
3.2. Выбора подшипников качения и их установка
4. Конструирование деталей червячной передачи
4.1. Червячное колесо
4.2. Червяк
4.3. Регулировка подшипников качения и червячного зацепления
5. Расчёт соединений
5.1. Расчёт резьбовых соединений крышки редуктора с корпусом
5.2. Расчёт резьбовых соединений крышек подшипников с корпусом
5.3. Расчёт соединений призматическими шпонками
6. Подбор подшипников качения на заданный ресурс
6.1. Быстроходный вал
6.2. Тихоходный вал
6.3. Приводной вал
7. Расчет валов на прочность
7.1. Расчет валов на статическую прочность
7.2. Расчет валов на сопротивление усталости
8. Выбор смазочных материалов и системы смазывания
9. Подбор муфты
10. Расчёт цепной передачи
11. Порядок сборки привода, выполнение необходимых регулировочных работ
Список литературы
