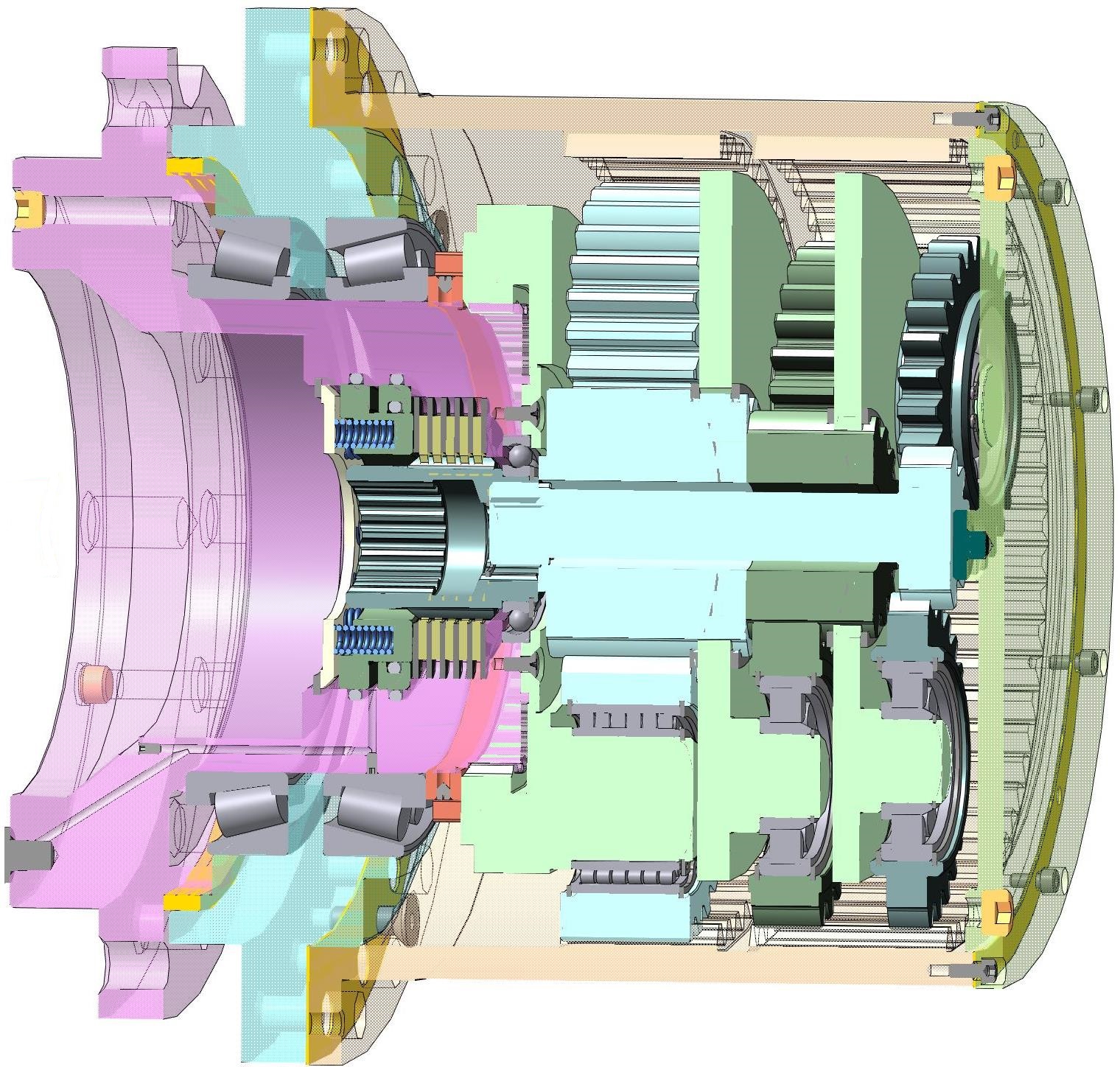

Планетарный трехступенчатый редуктор с фрикционно-дисковой системой тормоза. Служит для передачи мощности от гидравлического привода к гусеничному ходу асфальтоукладчика (так называемый бортовой редуктор). Аналог итальянского редуктора Reggiana Riduttori RRTD3600TB/138.8 RF2851C080.
Технические характеристики:
Крутящий момент (на выходе): 24900 Нм;
Макс. момент (на выходе): 36000 Нм;
Коэффициент передачи: 138,82;
Количество ступеней передач: 3;
Максимальные обороты (на входе): 3500 об/мин;
Диапазон рабочих температур: -20 ... 60 °C.
КПД редуктора (min), % 94
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Редукторы -
- Планетарный трехступенчатый редуктор, i=138,82
Планетарный трехступенчатый редуктор, i=138,82
1
5
710
12
1
60
Сообщить о проблеме
Автор
Irmash GKMP
Дата
22.03.2021
Язык
Русский
Состав
3D Сборка, PDF-таблицы с геометрическими расчетами зацеплений (сделаны Компасом)
Софт
КОМПАС-3D 19.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
523.10.01.09.200
-
523.10.01.09.201 - Сателлит.pdf
-
523.10.01.09.204 - Шестерня солнечная.m3d
-
523.10.01.09.203 - Водило.pdf
-
523.10.01.09.204 - Шестерня солнечная.pdf
-
523.10.01.09.200 - Водило 2 ступени.a3d
-
523.10.01.09.203 - Водило.m3d
-
523.10.01.09.201 - Сателлит.m3d
-
-
523.10.01.09.400
-
523.10.01.09.400 - Корпус тормоза.a3d
-
523.10.01.09.406 - Внутренняя часть поршня.m3d
-
523.10.01.09.404 - Муфта.m3d
-
523.10.01.09.405 - Пружина(сборка).m3d
-
523.10.01.09.407 - Наружная часть поршня.m3d
-
523.10.01.09.403 - Диск фрикционный.m3d
-
Thumbs.db
-
523.10.01.09.401 - Корпус.m3d
-
523.10.01.09.402 - Диск.m3d
-
523.10.01.09.409 - Ограничитель.m3d
-
-
523.10.01.09.100
-
523.10.01.09.101 - Сателлит.pdf
-
523.10.01.09.101 - Сателлит.m3d
-
523.10.01.09.104 - Шестерня солнечная.pdf
-
523.10.01.09.103 - Водило.pdf
-
523.10.01.09.104 - Шестерня солнечная.m3d
-
523.10.01.09.103 - Водило.m3d
-
523.10.01.09.100 - Водило 1 ступени.a3d
-
-
сат эпиц 2 ст.pdf
-
523.10.01.09.003 - Прокладка.m3d
-
сат эпиц 3ст.pdf
-
523.10.01.09.008 -Сателлит.m3d
-
523.10.01.09.005 - Вал-шестерня.m3d
-
523.10.01.09.010 - Вставка.m3d
-
523.10.01.09.002 - Корпус.m3d
-
523.10.01.09.009 - Гайка.m3d
-
523.10.01.09.007 - Прокладка.m3d
-
солн сат 2ст.pdf
-
Пробка коническая1_4 DIN 906.m3d
-
солн сат 3ст.pdf
-
523.10.01.09.004 - Крышка.m3d
-
523.10.01.09.000 - Редуктор планетарный.a3d
-
523.10.01.09.011 - Упор.m3d
-
523.10.01.09.006 - Водило.m3d
-
Сальниковая набивка Герморум С-101, 6х6 мм.m3d
-
523.10.01.09.001 - Корпус подшипников.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Мишаня
Серёга Зырянов
Ринат Гафуров
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
подскажите по данному редуктору внутреннюю конструкцию вы копировали с оригинального итальянского или же проектировали самостоятельно по тех. характеристикам оригинала?
изготавливали ли вы его в металле?
я бы хотел его изготовить и сейчас просчитываю на прочность. там у вас в конструкции только на сателлитах 3 ступени надо как -то закрепить шестерни от осевых смещений на подшипника?
спасибо за ответ.
