Привод червячного редуктора Uоб.=15,4

0
0
142
0
0

НТУУ "КПІ" ім І. Сікорського, Кафедра Біотехнології та біотехніки
Курсова робота з дисципліни "Деталі машин"
На тему: "Розрахунок та креслення червячного редуктора"
Київ 2019

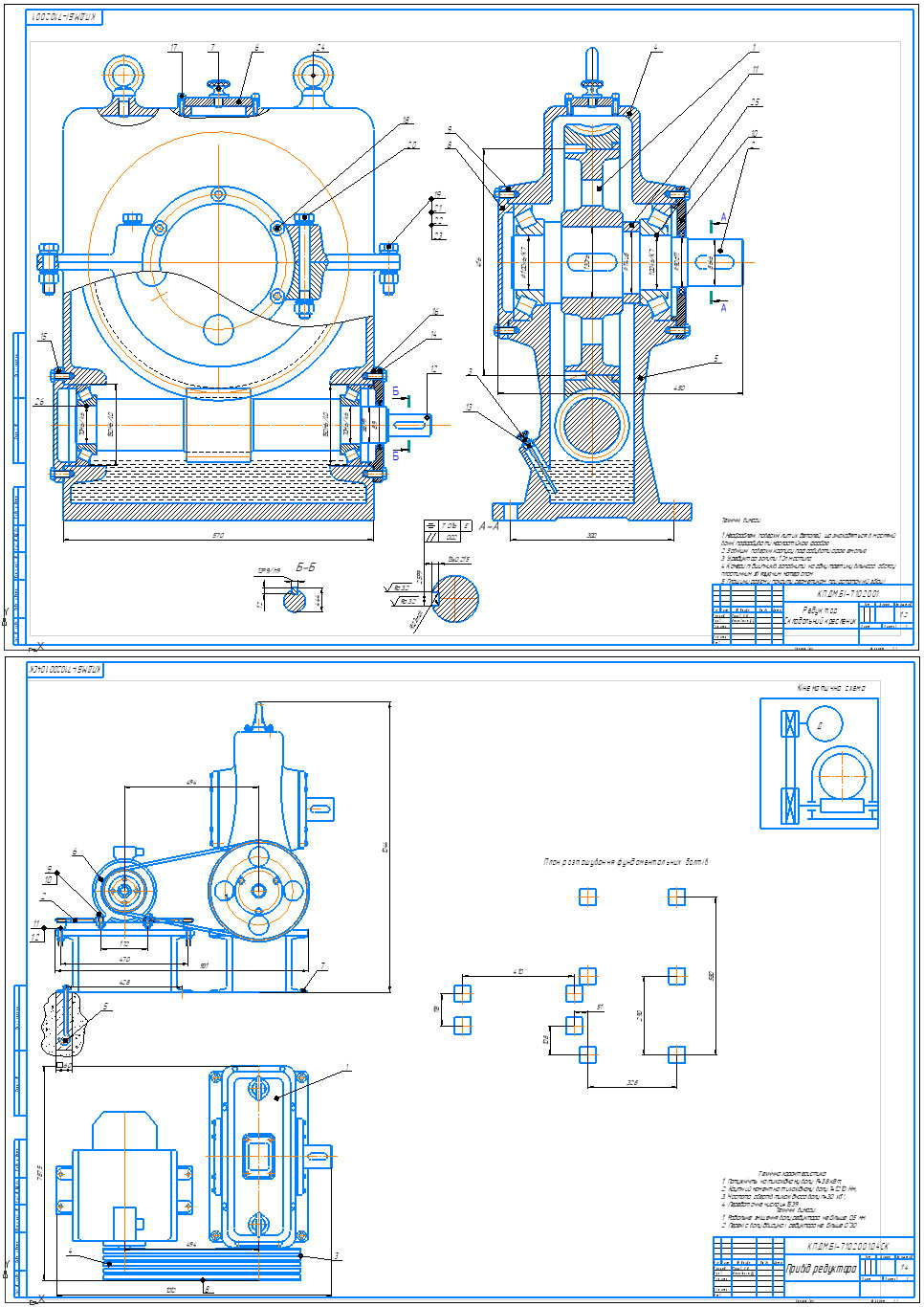

Выходные данные: Мощность на выходном валу P = 3.8 кВт, Частота вращения выходного вала n = 30 мин ^ -1, передаточное число uзаг = 96 мин ^ -1, КПД привода nред = 0.8, габаритные размеры (lxbxh) = 570x354x868
В данной работе описано назначение и область применения червячного привода, техническая характеристика, описание и обоснование выбранной конструкции, расчет работоспособности и найдиности работы электропривода.

Техническая характеристика привода:
1. Потужничть на тихоходном валу Р = 3.8 кВт;
2. Крутящий момент на тихоходном валу Т = 1210 НĤм;
3. Частота вращения тихоходного вала п = 30 мин;
4. Передаточное число привода 15,39. и 30 редуктора
