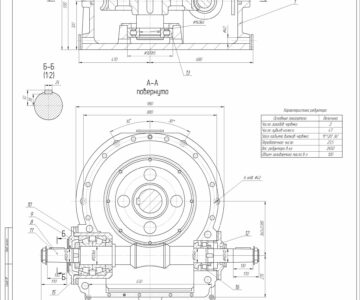

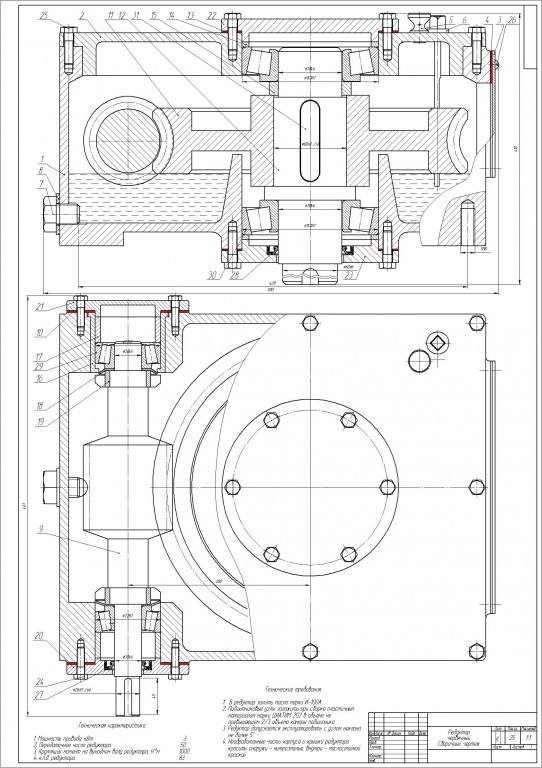

Сборочный чертеж червячного редуктора

Редуктор червячный, горизонтальный с передаточным числом 50 и массой в 25 киллограм

Техническая характеристика
1. Мощность привода, кВт 3
2. Передаточное число редуктора 50
3. Крутящий момент на выходном валу редуктора, Н*м 1000
4. к.п.д. редуктора 83

Состав: Сборочный чертеж(СБ), Спецификация Язык документа

Софт: Компас -3D V10

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Сборочный чертеж червячного редуктора

редуктор\Спец1Ч.cdw
редуктор\Спец2Ч.cdw
редуктор\Червячный редуктор.cdw
редуктор
