Ижевский государственный технический университет им. М.Т. Калашникова
Кафедра «Технология машиностроения и приборостроения»
Курсовая работа по дисциплине «Метрология, стандартизация и спецификация»
На тему «Редуктор червячный глобоидный с боковым расположением червяка А=360мм»
Ижевск 2012
В данной работе по редуктору определяются: выбор трех видов посадок гладких цилиндрических соединений, выбор посадок колец подшипников, выбор и расчет посадок шпоночного соединения, проектирование калибров для контроля гладких цилиндрических поверхностей, расчет размерной цепи методом регулирования.

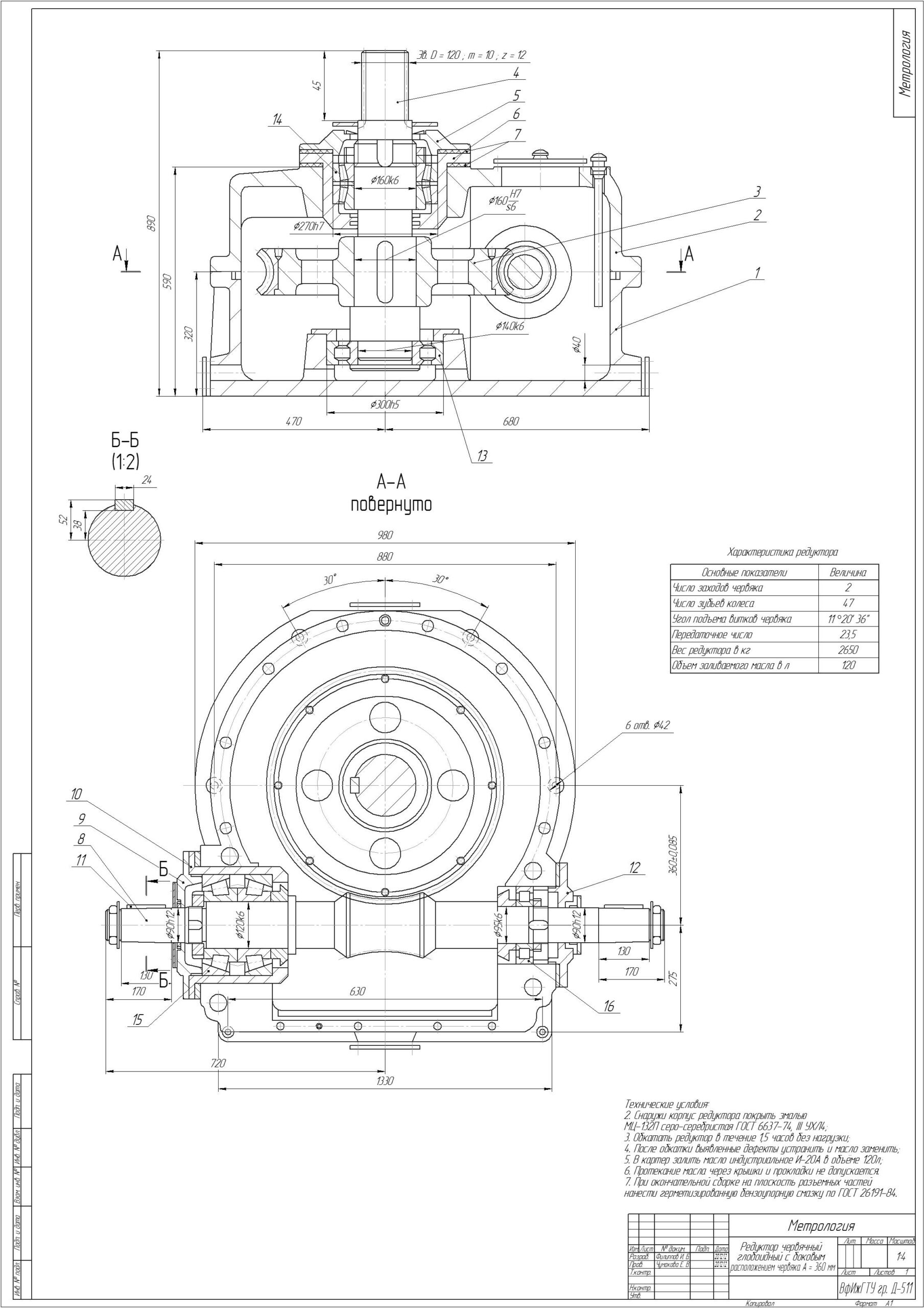

Графическая часть содержит чертёж общего вида редуктора глобоидного с боковым расположением червяка, и чертёж самого глобоидного червяка.
Курсовая работа состоит из листа А1, листа А3, спецификации и пояснительной записки 24 страницы. Передаточное число 23,5
Глобоидный червячный редуктор отличается от прочих червячных передач тем, что его винт имеет не цилиндрическую, а выпуклую к середине форму. Благодаря такой форме червячная пара способна передавать больший момент. Однако площадь поверхности скольжения витка червяка по зубу колеса у такого устройства больше, чем у цилиндрического, а, соответственно, его коэффициент полезного действия ниже.
