Привод эксцентрикового пресса

Уфимский государственный нефтяной технический университет
Кафедра механики и конструирования машин
Курсовой проект по дисциплине "Детали машин"
На тему: "Привод эксцентрикового пресса"
Уфа 2015

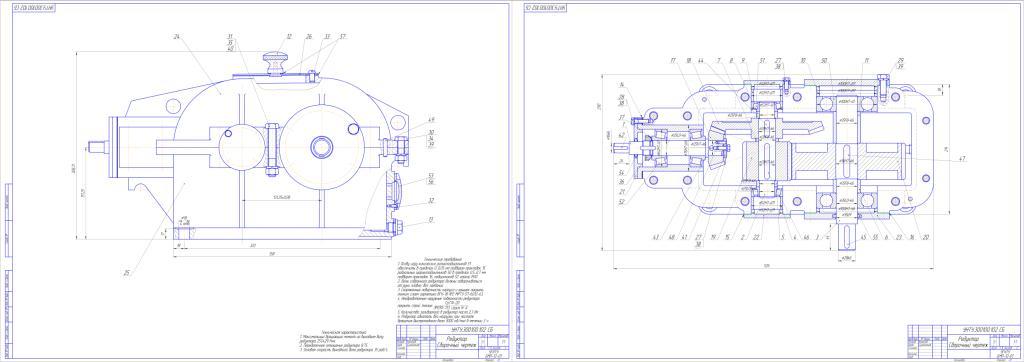

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода эксцентрикового пресса, который включает в себя электрический двигатель, клиноременную передачу и двухступенчатый цилиндрический редуктор. Графическая часть содержит сборочный чертеж редуктора и 5 чертежей деталировки редуктора (вал тихоходный, зубчатое колесо, крышка подшипника глухая, крышка подшипника сквозная, втулка).
Курсовой проект содержит 2 листа формата А1, 2 листа формата А3, 3 листа формата А4, 1 спецификацию, 39 страниц пояснительной записки.

Техническая характеристика привода:
Электродвигатель асинхронный АИР 2910/132М2 (мощность 11 кВт, частота вращения 3000 об/мин)
Редуктор конический двухступенчатый (u=7)
Частота вращения на выходном валу редуктора - 332,53 об/мин
Общее передаточное число привода - 8,75
Вращающий момент на выходном валу - 252,6 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 2328
2. Общее передаточное число редуктора 7
3. Передаточное число быстроходной ступени 2,8
4. Передаточное число тихоходной ступени 2,5
5. Вращающий момент на тихоходном валу, Нм 252,6

Состав: Редуктор (СБ), Деталировка (вал, крышка подшипника глухая, крышка подшипника сквозная, втулка, зубчатое колесо), спецификация, пояснительная записка. Язык документа

Софт: КОМПАС-3D 15.1

Файлы:

Привод эксцентрикового пресса\Вал.cdw
Привод эксцентрикового пресса\Колесо зубчатое.cdw
ਢ 業ਪ \ ᯮ୮.cdw
ਢ 業ਪ \誠 訯 .cdw
ਢ 業ਪ \誠 訯.cdw
Привод эксцентрикового пресса\пз.doc
Привод эксцентрикового пресса\СБ.cdw
Привод эксцентрикового пресса\Спецификация.spw
Привод эксцентрикового пресса
