привод соломорезки

курсовая работа одноступенчатый конический редуктор.
Состав чертежа:

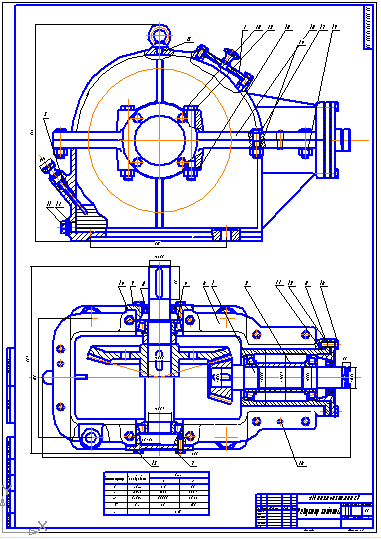

1) редуктор в двух проекциях (формат-А1)
2) привод соломорезки (формат-А1)
3) Вал в сборе (формат-А3)
4) Вал тихоходный (формат-А3)
5) Зубчатое коническое колесо (формат-А3)

Состав: Сборочный чертеж(СБ), Вид общий (ВО), Спецификация, Пояснительная записка Язык документа

Софт: Компас v10

Просмотр файлов
конічний\Вал в зборі.bak
конічний\Вал в зборі.cdw
конічний\Вал.bak
конічний\Вал.cdw
конічний\Вали.doc
конічний\готова.doc
конічний\Колесо.bak
конічний\Колесо.cdw
конічний\Привід 1.bak
конічний\Привід 1.cdw
конічний\Редуктор.bak
конічний\Редуктор.cdw
конічний\Спецификация 1.spw
конічний\Спецификация Вал ведучий в зборі.spw
конічний\Спецификация приводу.spw
конічний
