Редуктор привода поворотного механизма

Оренбургский государственный университет
Кафедра механики материалов, конструкций и машин
Курсовой проект по дисциплине "Детали машин"
На тему: "Привод поворотного механизма"
Оренбург 2020

Исходные данные: Вращающий момент на рабочем валу 450 Нм, угловая скорость рабочего вала 5.75 с-1, режим нагрузки 3, наличие реверса есть, срок службы привода 10000 час

Курсовой проект посвящен проектированию привода поворотного механизма с разработкой прямозубого конического редуктора с вертикальным тихоходным валом.
Целью курсового проекта является закрепление практических навыков самостоятельного решения инженерных задач, развитие творческих способностей и умение пользоваться технической, нормативной и справочной литературой.
В ходе выполнения курсового проекта подбирается электродвигатель, выполняется кинематический расчет привода, расчет прямозубого конического редуктора, расчет конструктивных размеров корпуса и проводятся соответствующие расчеты на прочность и выносливость, выбирается сорт масла для смазки редуктора.

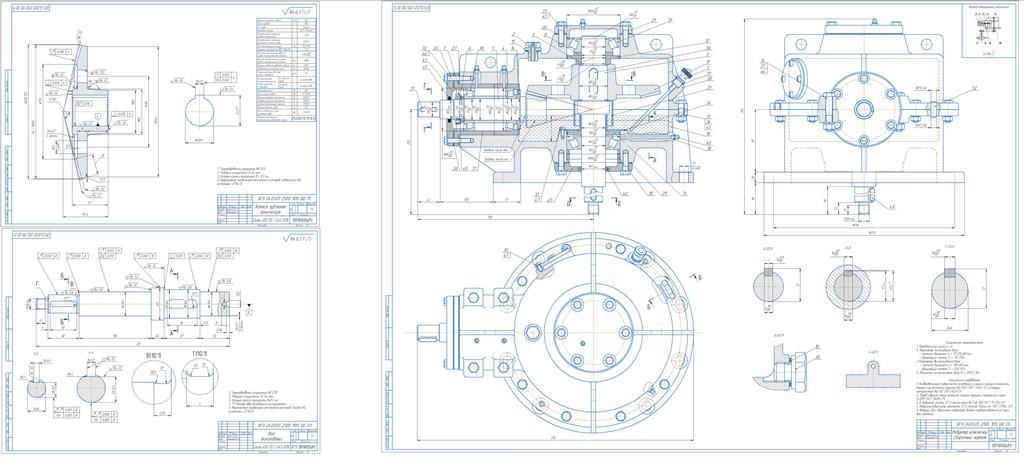

Пояснительная записка содержит страниц 47 основного текста, в том числе 12 рисунков, 41 таблицу, 11 источников использованной литературы. Графическая часть выполнена на 1 листе А0 и на 2 листах А2

1 Кинематический расчет механического привода 6
1.1 Исходные данные 6
1.2 Общие сведения о приводе (схема 2 (ЭД – М – ЗП – ОП – ЦК)) 6
1.3 Выбор и проверка электродвигателя 7
2 Расчет закрытых конических передач 12
2.1 Исходные данные 12
2.2 Выбор материала зубчатых колес, назначение упрочняющей обработки 13
2.3 Определение допускаемых напряжений 13
2.4 Определение геометрических параметров конического зацепления 15
2.5 Проверочные расчеты передачи 18
2.6 Определение сил, действующих в зацеплении 20
2.7 Расчет закрытой конической передачи в «Компас-3D v18.1» 21
3 Расчет цепных передач 23
3.1 Исходные данные 23
3.2 Вычисление основных параметров цепной передачи 23
3.3 Проверка условия обеспечения износостойкости шарниров цепи 26
3.4 Проверка коэффициента запаса прочности 28
3.5 Определение силы, действующей на валы 29
4 Детали обслуживающие передачи 30
4.1 Предварительный расчёт валов 30
4.2 Выбор подшипников 32
4.3 Выбор уплотнений 33
4.4 Выбор крышек подшипниковых узлов 34
4.5 Выбор муфты 35
4.6 Конструирование конического зубчатого колеса 36
4.7 Расчет основных элементов корпуса 39
4.8 Проверочный расчет шпоночных соединений 41
5 Сборка редуктора 44
6 Смазывание конической передачи 45
Заключение 46
Список использованных источников 47
Приложение А 48
