Привод поворотного механизма

Белорусско-Российский университет
Кафедра основы проектирования машин
Курсовой проект по дисциплине «Детали машин»
На тему: "Привод поворотного механизма "
Могилев 2017

Исходные данные для проектирования: вращающий момент на приводной щестерне 240 Н*м, частота вращения приводного вала 65 об/мин, расстояние между опорами приводного вала 340 мм, срок службы привода – 5 лет; режим работы пятидневный, трехсменный, легкий; привод нереверсивный; степень точности изготовления колес ‒ 7-я; допускается кратковременная 3-кратная перегрузка; вал 5 должен быть установлен на радиально-упорных подшипниках с возможностью регулировки конического зацепления.

Проектирование привода поворотного механизма, который состоит как из стандартных (двигатель, муфта, болты, подшипники и т.д.) деталей, так и из деталей форма и размеры которых определяются на основе конструктивных, технологических, экономических и других нормативов (корпус и крышка редуктора, валы и др.).

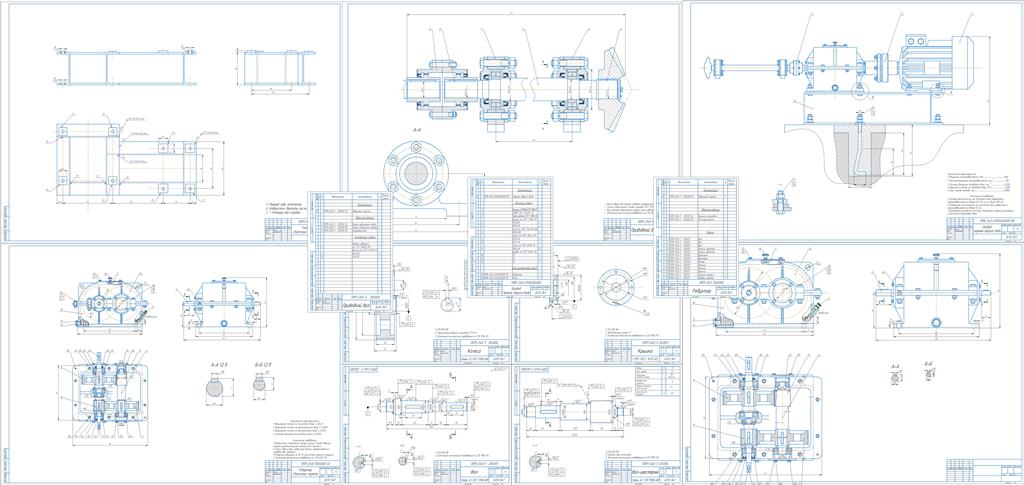

Графическая часть содержит Редуктор цилиндрический Сборочный чертеж со спецификацией, Приводной вал Сборочный чертеж со спецификацией, Рама Сборочный чертеж со спецификацией, Привод чертеж общего вида, вал, зубчатое колесо, крышка под подшипник, вал-шестерня.

Содержание

Введение 4
1 Энерго-кинематический расчет привода 5
1.1 Подбор электродвигателя 5
1.2 Определение частот вращения и крутящих моментов на валах 8
2 Расчет тихоходной передачи редуктора 10
2.1 Выбор материалов, термообработки и определение допускаемых напряжений для зубчатых колес 11
2.2 Проектный расчет тихоходной передачи 16
2.3 Проверочные расчеты тихоходной передачи 18
2.3.1 Проверочный расчет тихоходной передачи по контактным напряжениям 18
2.3.2 Проверочный расчет тихоходной передачи по напряжениям изгиба 20
2.4 Расчет геометрии передачи и оформление результатов расчета 22
3 Расчет быстроходной передачи редуктора 24
3.1 Выбор материалов, термообработки и определение допускаемых напряжений для зубчатых колес 24
3.2 Проектный расчет быстроходной передачи 29
3.3 Проверочные расчеты быстроходной передачи 29
3.3.1 Проверочный расчет быстроходной передачи по контактным напряжениям…32
3.3.2 Проверочный расчет быстроходной передачи по напряжениям изгиба 32
3.4 Расчет геометрии передачи и оформление результатов расчета 36
4 Расчет валов привода 35
4.1 Проектный расчет всех валов привада 35
4.2 Проверочный расчет тихоходного вала редуктора на усталостную выносливость 36
4.3 Проверочный расчет тихоходного вала на статическую перегрузку и жесткость 45
5 Подбор подшипников для валов привода 48
5.1 Предварительный выбор подшипников качения для всех валов привода и его обоснование 48
5.2 Проверочный расчет подшипников качения ведомого вала редуктора на динамическую и статическую грузоподъемность 48
6 Расчет шпоночных соединений в приводе 51
7 Выбор муфты 53
8 Смазка редуктора и узлов привода 54
9 Техника безопасности и экологичность проекта 55
Заключение 56
Список использованных источников 57
Приложение А 58
Приложение Б 59
Приложение В 60

Состав: Редуктор цилиндрический Сборочный чертеж со спецификацией, Приводной вал Сборочный чертеж со спецификацией, Рама Сборочный чертеж со спецификацией, Привод чертеж общего вида, Деталировка (вал, зубчатое колесо, крышка под подшипник, вал-шестерня), ПЗ Язык документа

Софт: КОМПАС-3D 16 SP1

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод поворотного механизма

ДТ/~$piska_OFORMLENO.doc
ДТ/Zapiska_OFORMLENO.doc
ДТ/Вал(на проверку) _ ППМ-240-1. .00.000.cdw
ДТ/Вал-шестерня _ ППМ-240-1. .00.004.cdw
ДТ/Колесо(на проверку).cdw
ДТ/Копановка.cdw
ДТ/Крышка(на проверку).cdw
ДТ/Привод Чертеж общего вида _ ППК-240-01.00.00.000.spw
ДТ/Привод( на проверку).cdw
ДТ/Приводной вал доделать.cdw
ДТ/Рама( пример).cdw
ДТ/Редуктор Сборочный чертеж _ ППМ-240-1.00.000 СБ.cdw
ДТ/Спецификация вал.spw
ДТ/Спецификация сборочный.spw
