Вертикальный конический редуктор

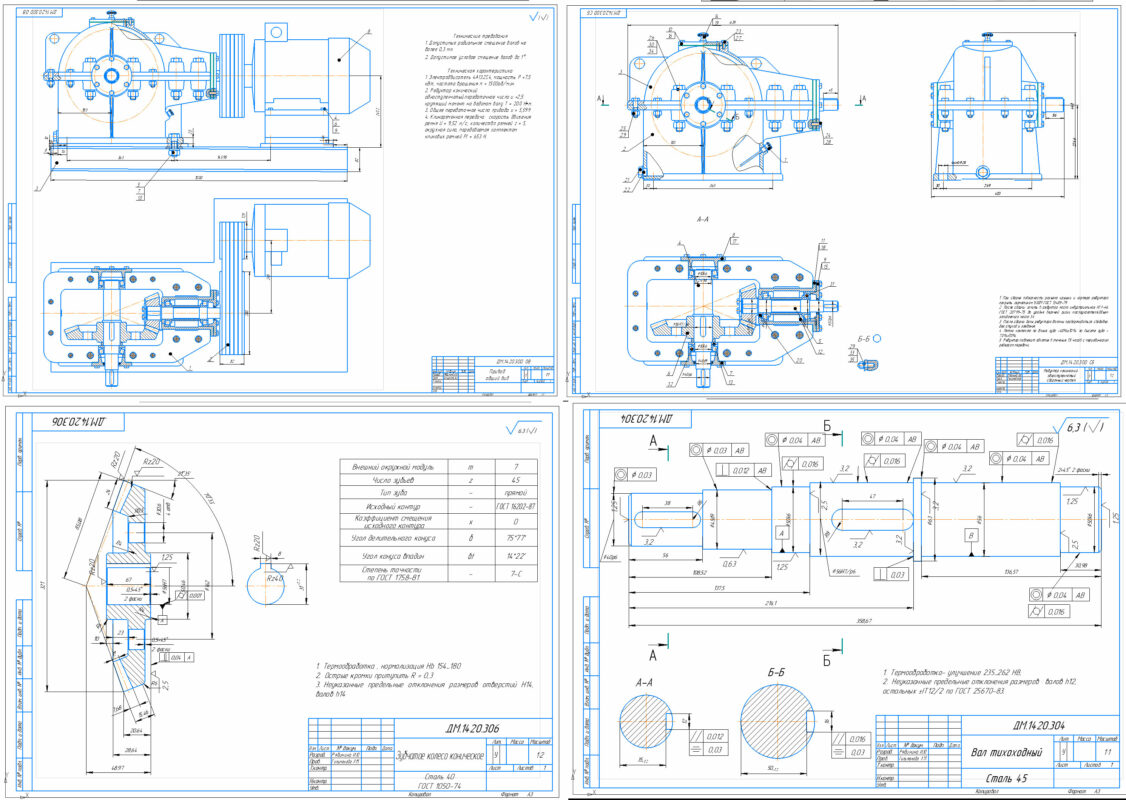

Курсовой проект вертикальный конический редуктор(клиноременная передача).Чертежи,спецификация и пояснительная записка

Техническая характеристика привода:
1. Электродвигатель 4А132S4, мощность Р =7.5 кВт, частота вращения п = 1500об/мин.
2. Редуктор конический одноступенчатый:передаточное число u =2,5 крутящий момент на ведомом валу Т = 200 Н•м.
3. Общее передаточное число привода u = 5,599
4. Клиноремённая передача: скорость движения ремня U = 9,52 м/с, количество ремней z = 5, окружная сила, передаваемая комплектом клиновых ремней Ft = 653 H.

Содержание
1. Кинематический и силовой расчет.
2. Расчет клиноременной передачи.
3. Расчет зубчатой передачи
4. Проектный расчет валов редуктора.
5. Эскизная компоновка редуктора.
6. Определение геометрии зубчатого колеса и шестерни.
7. Конструктивные размеры деталей и корпуса редуктора.
8. Расчет подшипников.
9. Компановка редуктора.
10. Проверочный расчет шпоночных соединений.
11. Проверочный расчет валов.
12. Смазка зацеплений и подшипников редуктора.
13. Автоматизированное проектирование редуктора в Компас-3D.
Список использованной литературы .
