Редуктор конический одноступенчатый с вертикальным тихоходным валом u=4

Киевский национальный университет пищевой промышленности
Кафедра технической механики и упаковочной техники
Курсовой проект по дисциплине "Детали машин "
На тему: " Конический редуктор Uред = 4;
U прив. = 12; вариант № 10
Киев 2014

Конический редуктор одноступенчатый .
Исходные данные :
вращающий момент на выходе Т = 500Нм;
частота вращения n = 90 об/мин.
Курсовой проект содержит 3 листа А1 графической части, 28 страниц пояснительной записки, содержащей 6 рисунков, 1 таблицу и 4 источника.

Состав: Редуктор(СБ), фундамент(ВО), деталировка (крышка, вал, валшестерня, зубчатое колесо),ПЗ Язык документа

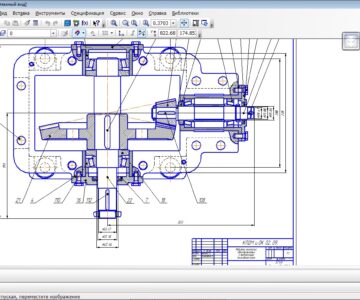

Софт: КОМПАС-3D V14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор конический одноступенчатый с вертикальным тихоходным валом u=4

Чертеж-2.cdw
Чертеж 3.cdw
1.cdw
Спец 3.cdw
Спец 3,2.cdw
Копия Записка.doc
