Редуктор конический одноступенчатый с вертикальным тихоходным валом, u=2,53

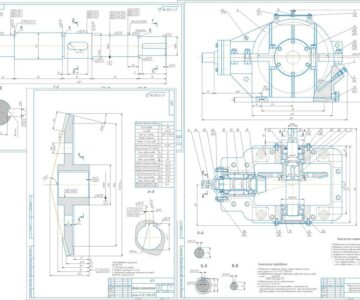

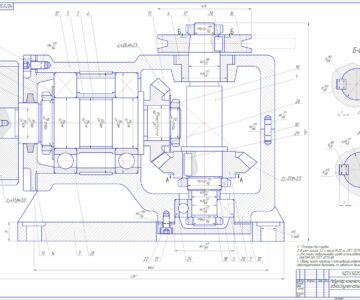

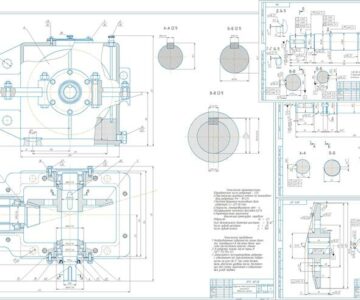

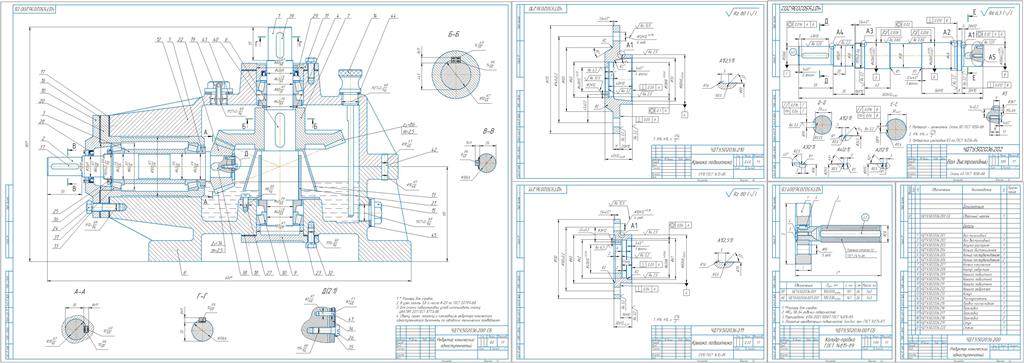

Редуктор конический одноступенчатый с вертикальным тихоходным валом, u=2,53. Редуктор конический предназначен для снижения угловой скорости и повышения крутящего момента при передаче мощности от двигателя к рабочей машине. В данном конической одноступенчатом редукторе с вертикальным тихоходным валом в корпусе смонтирована коническая прямозубая передача, состоящая из шестерни и колеса конического. Одной из особенностей конструкции конической зубчатой передачи является консольное расположение конической шестерни на быстроходном валу. Для удобства регулирования осевого положения конической шестерни подшипники опор установлены в стакан, что обеспечивает независимое регулирование зазора в подшипниках. Класс точности подшипников качения 6, класс точности резьбовых соединений средний, длина свинчивания нормальная.

Техническая характеристика редуктора конического:
- передаточное число редуктора 2,53
- тип конической передачи - прямозубая
- число зубьев шестерни 34
- число зубьев колеса 86
- модуль 2,5
- объем масляной ванны, л 5,8
- габариты, ВхШхД, мм 385х380х600
- диаметр входного вала, мм 30
- диаметр выходного вала, мм 35
- расположение тихоходного вала - вертикальное

Также прилагается инструмент для контроля отверстия D=100Н7 в корпусе Калибр-пробка 100Н7. Калибр-пробка 100Н7 выполнен сборным с проходной (ПР) и непроходной насадкой (НЕ), согласно технических характеристик по ГОСТ 14815-89.

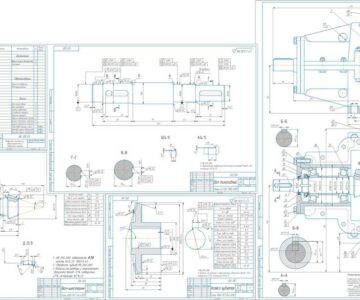

Состав: Редуктор конический (СБ), Спецификация (3 листа), Деталировка (крышки подшипника - 2 шт, вал быстроходный), Калибр-пробка 100Н7 ГОСТ 14815-89 (СБ), Спецификация (1 лист), ПЗ (описание редуктора конического, 2 листа). Язык документа
