Редуктор конический одноступенчатый с вертикальным тихоходным валом, u=1,2

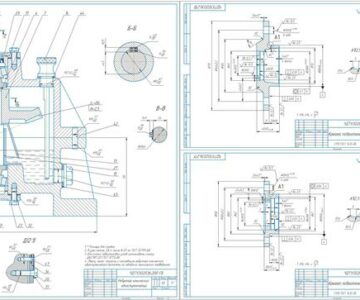

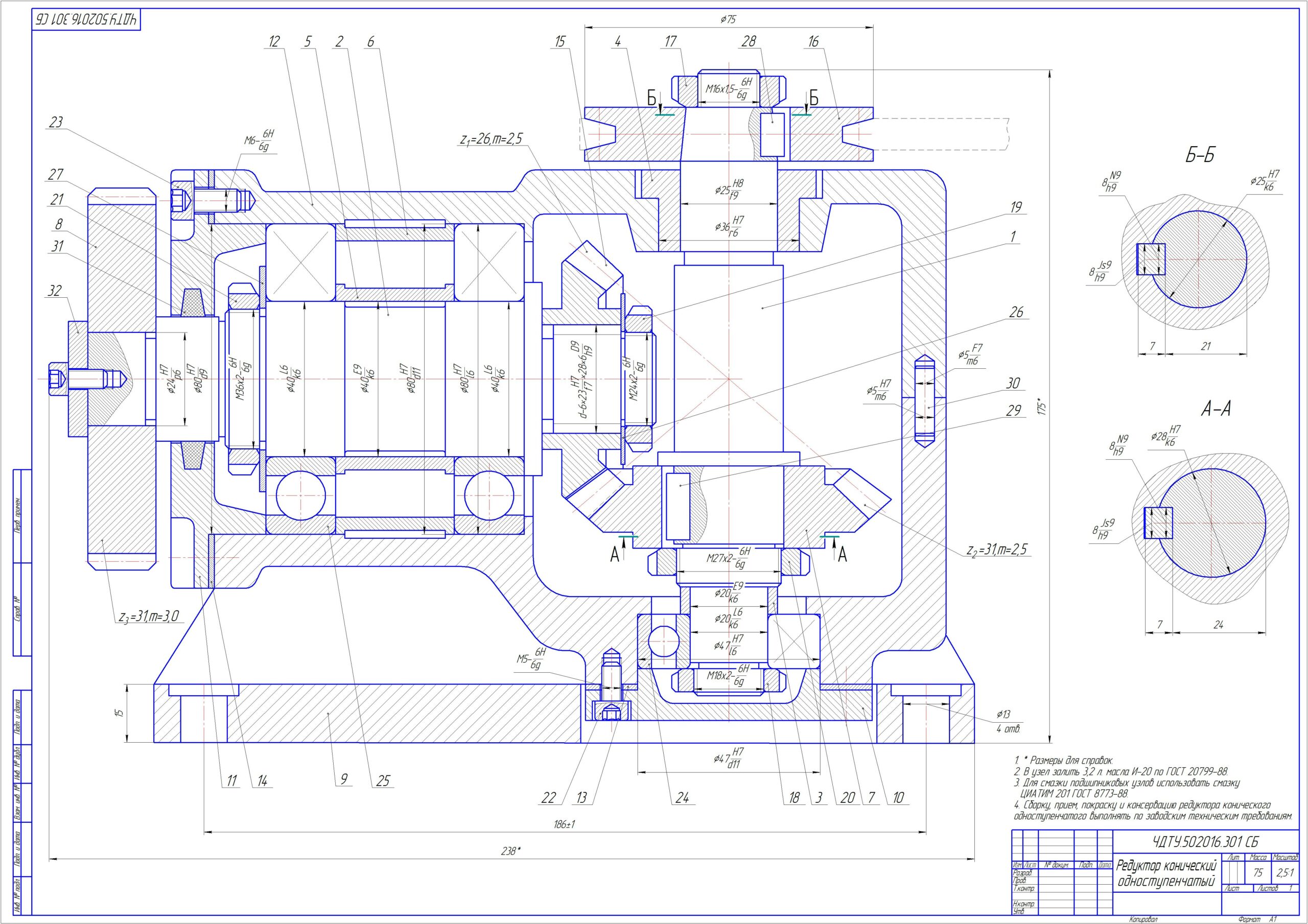

Редуктор конический одноступенчатый с вертикальным тихоходным валом, u=1,2. Редуктор конический предназначен для снижения угловой скорости и повышения крутящего момента при передаче мощности от двигателя к рабочей машине. В данном конической одноступенчатом редукторе с вертикальным тихоходным валом, в корпусе (состоит из двух частей: крышки и корпуса редуктора) смонтирована коническая прямозубая передача, состоящая из шестерни и колеса конического. Редуктор крепится к раме четырьмя болтами М12-6g (на чертеже не указаны). Крутящий момент от электродвигателя передается через колесо цилиндрическое (с помощью посадки с натягом) на вал быстроходный, через шестерню коническую с помощью шлицевого соединения, и далее на вал тихоходный. С вала тихоходного крутящий момент передается на колесо коническое с помощью призматической шпонки. С тихоходного вала с помощью призматической шпонки крутящий момент передается на шкив и далее на исполнительный механизм.

Техническая характеристика редуктора конического:
- передаточное число редуктора 1,2
- тип конической передачи - прямозубая
- число зубьев шестерни 26
- число зубьев колеса 31
- модуль 2,5
- объем масляной ванны, л 3,2
- габариты, ВхШхД, мм 175х180х238
- диаметр входного вала, мм 24
- диаметр выходного вала, мм 25
- расположение тихоходного вала - вертикальное
- наличие дополнительных деталей для передачи крутящего момента - есть
- тип дополнительных деталей для передачи крутящего момента - цилиндрическое колесо, шкив.

Также прилагается инструмент для контроля шейки 40k6 быстроходного вала под подшипник Калибр-скоба 40k6 ГОСТ 18360-93. Калибр-скоба 40k6 выполнен сборным и согласно характеристик по ГОСТ 18360-93.

Состав: Редуктор конический (СБ), Спецификация (2 листа), Деталировка (колесо коническое, втулка опорная, вал быстроходный), Калибр-скоба 40k6 ГОСТ 18360-93 (СБ), Спецификация (1 лист), ПЗ (описание редуктора конического, 2 листа). Язык документа
