Привод лебедки космического корабля

Национальный технический университет Украины "Киевский политехнический институт"
Кафедра производства приборов
Курсовой проект по дисциплине "Технология сборки приборов"
На тему: "Технология сборки привода лебедки космического корабля"
Киев 2015

В данном проекте рассматривается технология сборки прибора "Привод лебедки космического корабля". Произведена разработка технологической схемы сборки и схемы ступеней сборки, разработано контрольное приспособление, которое контролирует количество оборотов в минуту барабана лебедки, также произведены расчеты на технологичность конструкции, расчет геометрической и физической точности. Также был разработан маршрут сборки прибора.
Курсовой проект содержит 5 листов формата А1, 1 - формата А2, 1 - формата А3 графической части, 32 страницы пояснительной записки, 1 спецификация.
Исходные данные.

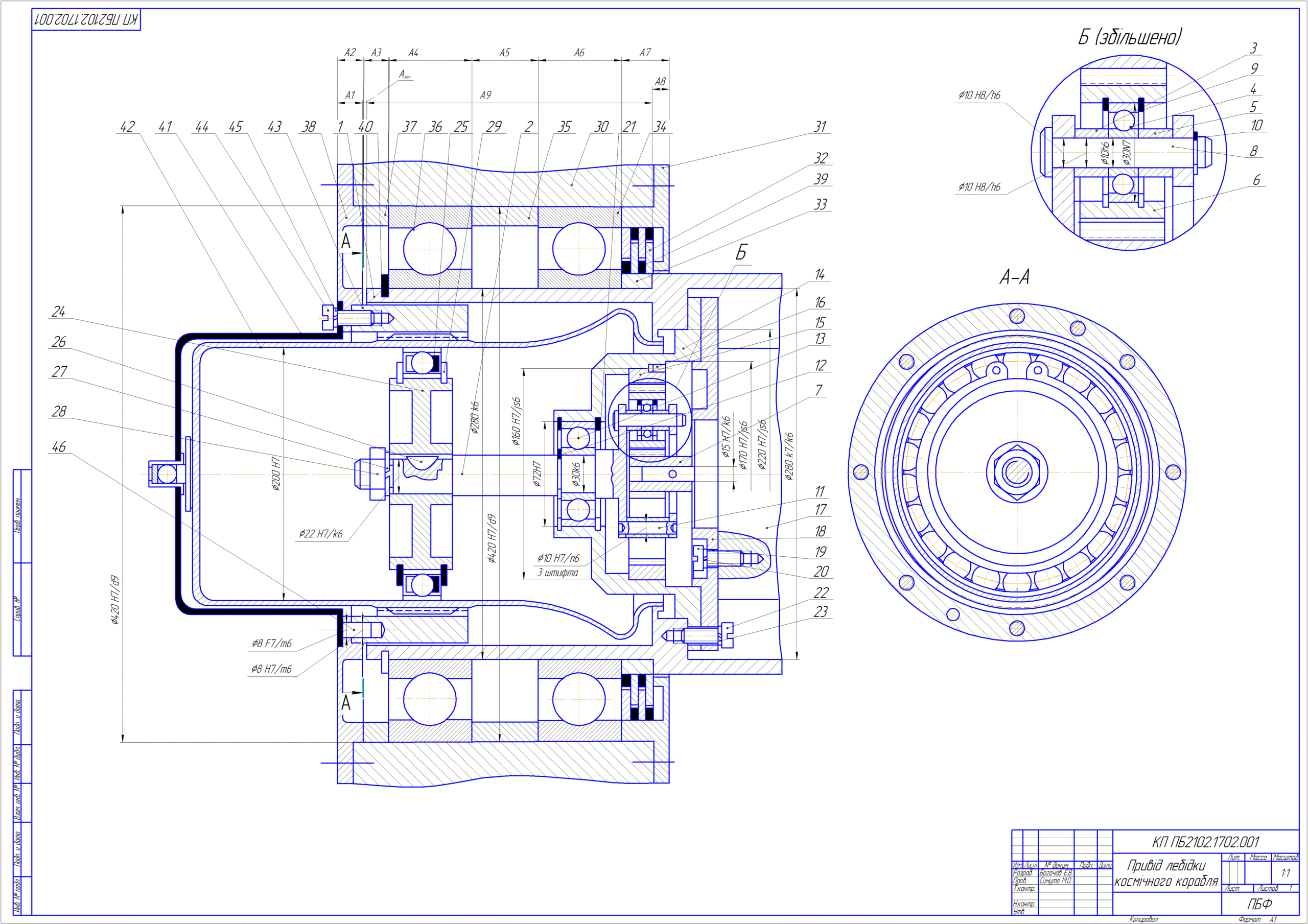

1. Чертеж привода лебедки космического корабля формата А1.
2. Для расчета геометрической точности брать звенья по квалитету H7/h7. Дано замыкающее звено. Для решения обратной задачи даны допуски: ВО=+0.2, НО=+0.1.
3. Для расчета селективной сборки (физическая точность) натяг прессовки ШП на фланец должен быть в пределах Smin=10мкм, Smax=50мкм, 4 группы сортировки.
4. Для расчета усилия запрессовки дано: Dшп=72мм, Dвтулки=30мм, коэффициент трения f=0.09, длина запрессовки L=21мм, максимальный натяг i=0.015мм.

Состав: Технологическая схема сборки (ТСС), Схема ступеней сборки (ССС), Контрольное приспособление (СБ), Спецификация к сборочному приспособлению (СП), чертеж-задание "Привод лебедки космического корабля", Деталировка (втулка, плита, стойка), ПЗ Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Редукторы / Привод лебедки космического корабля

Просмотр файлов
Контрольне пристосування _ ПБ2102.1702.003СК.spw
Курсач.cdw
ПЗ.docx
Плита _ КП ПБ2102.1702.003.cdw
Стійка _ КП ПБ2102.1702.003.cdw
SSS.cdw
tss.cdw
Втулка _ КП ПБ2102.1702.001.cdw
контроль.cdw
